Если пузырение, то по идее и цвет должен меняться. Пузырится она когда температура превышена значительно. Не строительным ли феном её запекаете? Я если феном делаю промежуточные запекания, то только бытовым. Финальные же запекания различных этапов или финальное для всей фигуры по-любому делаю только в духовке.

Наверное пузырится это не точное слово... появляются как бы светлые бугорочки...

Нет, не строительным... кажется я знаю в чем причина... Я добавлял в пластику немного вазелина... возможно из за этого...

_________________
Если вы не против повторить наши ошибки, то мы готовы обменяться опытом.

Возможно я догадываюсь, что это. Могу предложить сковырнуть светлый бугорок - если под ним пластика отслоилась, то в этом вся причина. Такое бывает, когда материал вроде налип на ранее запечённый, но на самом деле под тонким слоем попалось немного воздуха, в ходе запеканий он не сразу, но создал в толще пластики линзу заполненную газом, чем больше запеканий, тем явнее становится это пятнышко, вплоть до того, что может надтреснуть где-нибудь у края этого пятна и слегка вспучиться. Профилактика таких эффектов - либо лепить всё разом и запекать один раз, либо тщательно примазывать материал. Лечится уже состоявшаяся пупурышка или сошлифовыанием (не не всегда помогает, может продолжить вспучиваться), или же кончиком модельного ножа вскрыть её, просто отломив эту пупурышку, и заного примазать туда свежий материал и запечь после этого.

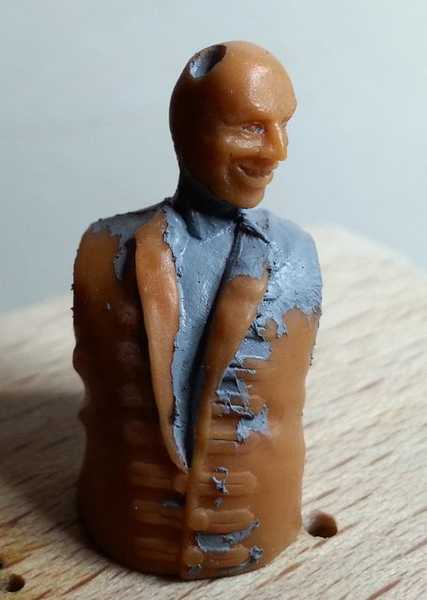

Насчёт вазелинов и всяких масел. Есть среди скульпторов фанаты дешевизны и подручных материалов, так вот они, для смягчения пластики или для её лучшей адгезии к запечённому материалу, предпочитают применять для этого растительные или минеральные масла, кто-то использует так же вазелин, и некоторые из них готовы пяткой себя в грудь бить, доказывая, что их способ дешевле и никакого влияния на качество запечённого материала не оказывает. Но лично я не один раз сталкивался с тем, что добавляемые подобного типа примеси не очень хорошо сказывались на результате. Разница в протекающих в материале реакциях при смешивании с бытовой химией или же с фирменной. В общем либо становится жирным, либо более ломким. Вот на фото пример, это так отваливалась лошмотьями грунтовка с запечённой фигурки, полимерная глина во время лепки не смешивалась, а лишь разглаживалась кисточкой смоченной в льняном масле, и несмотря на час финишного запекания, а так же последующего отмывания в фейри и даже спирте, жирность не ушла, грунтовка с фигурки естественно облезла.
