Друзья-коллеги, помогите, пожалуйста, понять, в какой стороне искать проблему.

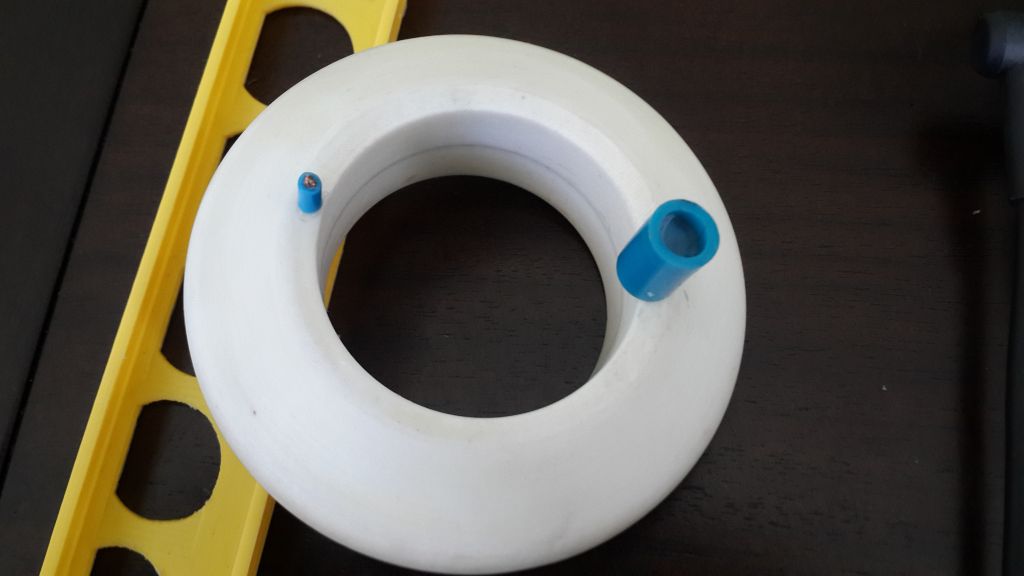

Пробую отлить вот такой простой бублик из полиуретана Simpact 85.



Синие это литник и выпор. Диаметр литника 10 мм, выпора 3,5 мм. Расположение в форме под углом.



Форма составная из силикона Alcorsil 330.
Вакуумный насос VPA-3D (132 л/мин), камера из канализационной трубы 160 мм (объем около 4,5 л).

Заливаю таким образом:
1. Запускаю вакуумник на прогрев (со всеми закрытыми кранами)

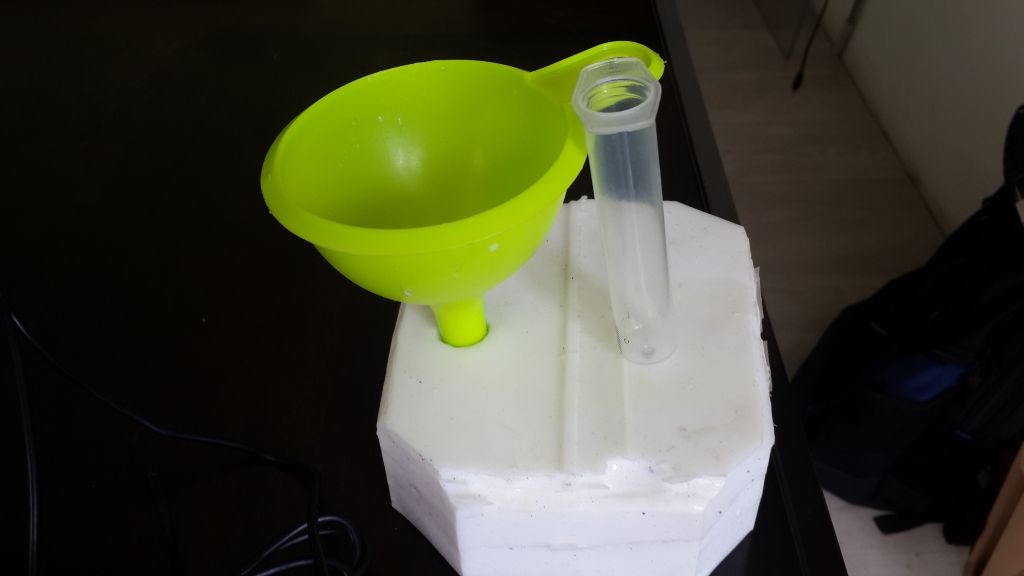

2. Форму ставлю в камеру с установленными воронками для заливки полиуретана и шприцом на выпоре (чтобы поменьше разливалось).



3. Отмеряю в два стакана компоненты Simpact 85.
4. Перемешиваю в течении 1 мин ручками.
5. Выливаю жижу в воронку.
6. Закрываю камеру, начинаю откачивать воздух. Примерно за 20 секунд получаю вакуум 0,2 бар.
7. Начинается активное бурление жижи. В основном в воронке, где-то на 40-й секунде с момента откачки пузыри появляются в шприце.
8. Выдерживаю примерно 60-70 секунд с начала откачки воздуха и резко открываю связь с атмосферой.

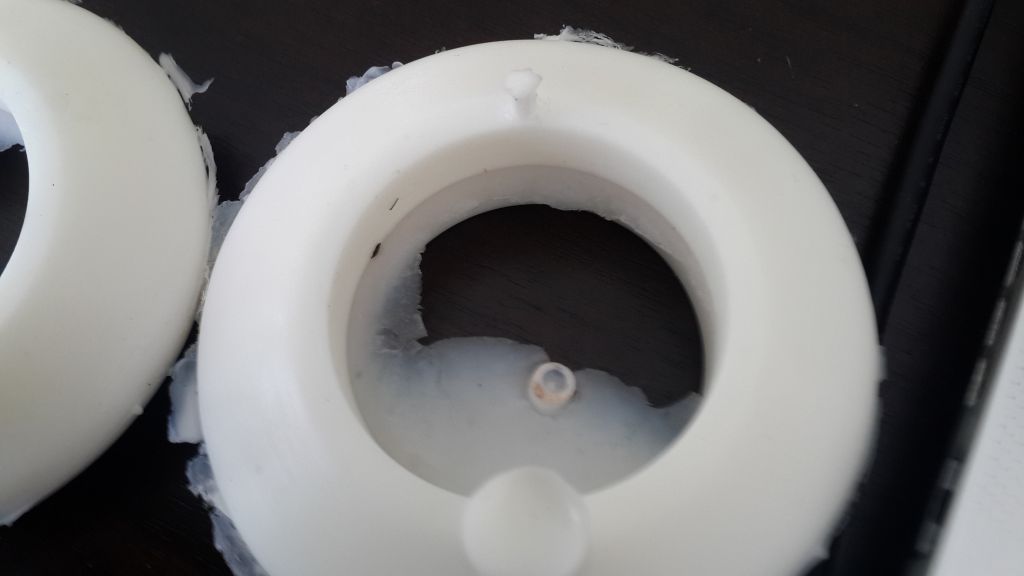

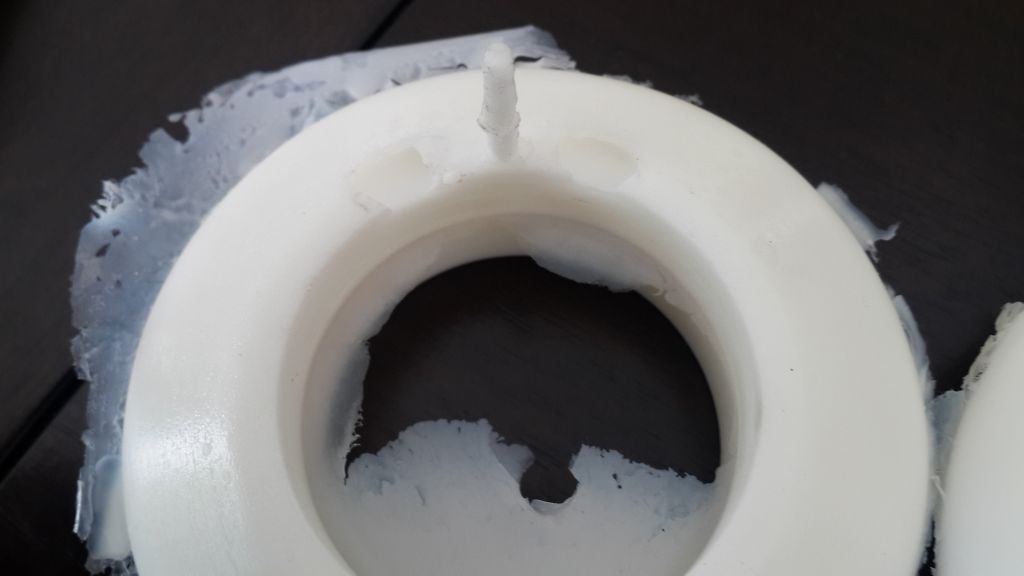

Отливки получаются через раз: есть хорошие, а есть с непроливами в районе выпора.




Подозреваю, что недостаточно производительности насоса.

На что еще можно посмотреть, может дело не только и не столько в этом? Т.к. все-таки есть и нормальный результат

Если есть нормальный результат, в чем вопрос? Лейте дальше.

Брака слишком много - 50%

Ну это ожидаемый результат, сделано все по колхозному( и формовка и оборудование), технология литья нарушена.

А как не по колхозному?

Вообще, расположение детали в форме, не самое удачное и литьевых каналов, соответственно...
Но из простого, с тем, что есть, можно попробовать наливать чуть больше "жижи"(с) и воздух, после вакуумирования, напускать чуть медленнее... Потому что, скорее всего, это форма воздух хватает при сбрасывании разряжения.

Не по колхозному, это когда знаешь что делаешь, ну или учишься у тех кто знает.

Спасибо! Попробую

А как лучше переформовать и расположить каналы?

Сложно говорить, не зная требований, предъявляемых к детали и другой специфики вашего производства.

Я бы поставил ваш "бублик" вертикально и сделал один крупный литник в верхней точке. Или узкий плоский, вдоль разреза, но с перемычками для предотвращения схлопывания.

Требования к детали: внутреннее отверстие посадочное, наружная радиальная поверхность рабочая. Специфика производства - все в ручном режиме на коленке.

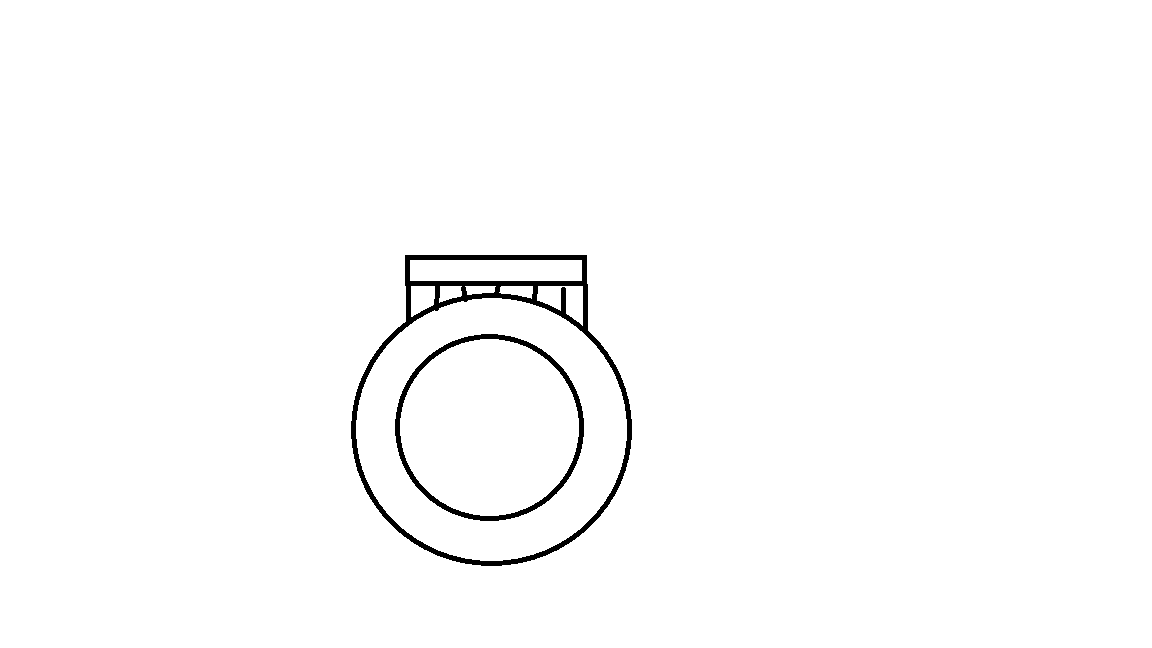

Я думал так сделать, да только эта радиальная поверхность является рабочей. Крупный литник я точно точно нормально не срежу. А плоский такого плана?


Как его размеры правильно посчитать?

Ну, вот. Теперь понятно, что в вашем случае боковая заливка может быть оправдана. Тогда стоит просто попробовать медленно напускать воздух после вакуумирования. Кстати верхний литник можно делать большим, а возможно и вообще им одним обойтись - форма не сложная, воздух при дегазации должен итак нормально выходить.


Да примерно так, но с дополнением.
На словах сложно объяснить, вот так как-то:А то в верхней относительно плоской части пузырьки часто остаются. Как у вас сейчас получается.
По моему тут Уокер мастер по литникам подобного типа...

А вот расчётами я никогда не занимался, всё на глазок и методом тыка...

Lutheneg, спасибо большое! Вы мне очень помогли!

Если форма составная, то вообще все просто. Приклейте этот же литник на ребро и лейте бублик на ребре вертикально. Выпор в данном случае не нужен будет. Над деталью нужно создать слой смолы достаточной высоты, чтоб смола не хватала воздух при напуске. Если будете использовать воронку, просто заливайте чуть больше жижи чем нужно для отливки.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Уокер, Вы имеете ввиду плоский литник, который посоветовал Lutheneg, или круглый, который был у меня?
Мне пришла мысль, что я могу еще неправильно заливать полиуретан в форму. Так как время жизни у него небольшое (для меня), заливаю так, что у меня перекрывает весь литник, и таким образом не даю выйти львиной доли воздуха в нормальных условиях. А при вакуумировании весь воздух не выходит из-за маленького количества выпоров (одного). Я сейчас в существующей форме сделал еще 4 выпора, буду набирать статистику по качеству отливок. И одновременно проработаю вопрос по перемещению литника.
