 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Вс июл 22, 2012 8:02 pm

Зарегистрирован: Пн июл 26, 2010 8:58 pm
Сообщения: 879
Уокер писал(а):
Забейте на эту вакуумную резину. Обычная если толково приклеена, разницу не заметите.


у мя ничо неклкеено и непреклеено! всё разборное для удобства чистки! у мя "противовнутрьвсасывающяяфигня" сделана, чтоб силиконовую прокладку внутрь невсасывало. как новый эквипмент получу так сделаю фотки. старое оборудование нехочу фоткать, вломы...


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пн июл 23, 2012 3:46 am
Аватара пользователя

Зарегистрирован: Пн фев 20, 2006 5:12 pm
Сообщения: 3272
Откуда: 36
Цитата:
у мя ничо неклкеено и непреклеено! всё разборное для удобства чистки!

+1. Зачем вообще приклеивать..на эпоксидку..? :lol: У меня вакуумная пластина, крепится к вак.крышке лишь одним резьбовым соединением=собственно отводящий шланг. Что вы там всё клеите? :shock: Зачем?

_________________
We shall dive down through black abysses...and in that lair of the Deep Ones we shall dwell amidst wonder and glory forever...H.P.Lovecraft


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пн июл 23, 2012 2:11 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
//ЗЫ.Вообще, кагбэ чувствуется особый, усиленный, Барнаульский след во всей этой теме... :lol://


Зимой покупал ящик для рыбалки. Спрашиваю продавца, пластик хороший, не треснет на морозе?
Он на меня вытаращил глаза, поднял палец к небу и грит: "ЭТО ЖЕ БАРНАУЛЬСКОЕ ПРОИЗВОДСТВО!"
И на меня все так осуждающе посмотрели, типа он не знает что такое made in BARNAUL !

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пн июл 23, 2012 3:18 pm
Аватара пользователя

Зарегистрирован: Пн фев 18, 2008 3:00 pm
Сообщения: 2907
Откуда: г. Нальчик
Prickett писал(а):
Цитата:
у мя ничо неклкеено и непреклеено! всё разборное для удобства чистки!

+1. Зачем вообще приклеивать..на эпоксидку..? :lol: У меня вакуумная пластина, крепится к вак.крышке лишь одним резьбовым соединением=собственно отводящий шланг. Что вы там всё клеите? :shock: Зачем?


Миша, это если стол гладкий а камеры прорезиненные. У меня наоборот резиновый стол а камеры без резины. Так сложилось исторически. Буду делать новый стол, сделаю его гладким.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите). :D


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 2:27 pm
Аватара пользователя

Зарегистрирован: Сб июн 30, 2012 1:14 am
Сообщения: 58
Всем доброго самочувствия. Засиликонил емкость объемом 3л. (нержавейка 0,8мм), внутренние стыки силикон-металл промазал герметиком. Немного деформируется при вакуумировании (можно увидеть на фотографии). При подключении ресивера прилипает к столу моментально.

Попробовал установить мелкий пневмораспределитель между насосом и системой - результат отрицательный. Насос вообще почти совсем перестал создавать вакуум. Додумал, что насос при вращении создает вакуум маленькими рывками, и если нет баластного объема (а он нам не нужен), то клапан должен иметь достаточную пропускную способность, чтобы пропустить подобные импульсы - иначе получится полная фигота. Условный проход 2 мм для этого слишком мал - он эти импульсы гасит.

Пробовал устанавливать обратный клапан прямо на насос, как сделано в большинстве вакуумных станций. Результат следующий: если раньше предельным для насоса был вакуум 5 mBar (по паспорту 10 mBar), то с обратным клапаном меньше 30-40 mBar получить почти не реально. Никак не могу понять, как в этих станциях умудряются создать тех.вакуум 5 mBar?

Повакуумировал силикон, и пришел к выводу, что: хоть форсируй процесс с использованием ресивера, хоть не форсируй - а силикон требуется вакуумировать всё-равно не менее 2х минут, так что в общем-то в ресивере нет большой необходимости при данном соотношении объема камеры к производительности насоса. Не выходит каменный цветок..

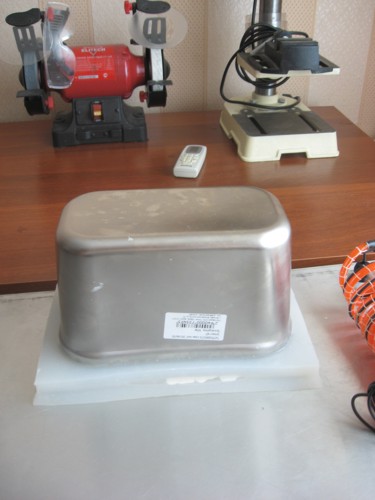

Ванна на столе 2.jpg

Видно (по кромке силикона), как емкость скукожилась

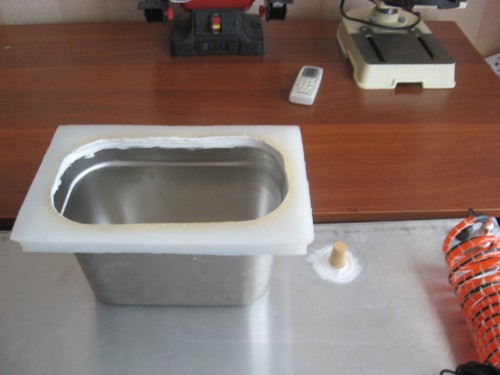

Ванна на столе.jpg


_________________
P.S. Разум не механизм, который нужно собрать, но огонь, который нужно зажечь.
Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 3:51 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
обратный клапан открывается напором воздуха. Воздух вы выкачали почти весь. Клапан не открывается.

//в ресивере нет большой необходимости при данном соотношении объема камеры//

В ресивере нет необходимости вообще. Он балласт, тормоз.

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 4:27 pm
Аватара пользователя

Зарегистрирован: Сб июн 30, 2012 1:14 am
Сообщения: 58
maff писал(а):
Он балласт, тормоз.
вы не правы, т.к. ресивер включается параллельно на время создания равновесного давления (1-2 сек), а затем отключается. Он форсирует вакуумирование и насос начинает работать уже с предв.вакуума. (у меня ~100mBar). Про это уже говорилось в теме viewtopic.php?f=10&t=5735
Был бы насос более глубокого вакуума, подкачку вообще включать не потребовалось бы, тогда весь процесс вакуумирования камеры произошел за 2 сек. (при ДУ15).

На счет обр.клапана - это я предполагал, что нет перепада-клапан закрыт, но как тогда с ними вакуумные станции работают? Я знаю что 5 mBar получают через обр.клапаны. Решил методом научного тыка проверить.

_________________
P.S. Разум не механизм, который нужно собрать, но огонь, который нужно зажечь.


Последний раз редактировалось Доренский Алексей Пт июл 27, 2012 5:02 pm, всего редактировалось 4 раз(а).

Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 5:38 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
//т.к. ресивер включается параллельно на время создания//

зачем? вы огласили бюджет. он более чем серьезен. ( 100 тыров если не обшибаюсь).
т.е. проблем с покупкой НОРМАЛЬНОГО насоса у вас быть не должно.
Накой тогда эти пляски с бубном? Не делают вакуумные установки с балластными объемами. Не делают. Есть учебник, есть институтский курс, есть азбучные истины..

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 5:41 pm
Аватара пользователя

Зарегистрирован: Сб июн 30, 2012 1:14 am
Сообщения: 58
В какой именно книге это написано, я был бы не против прочесть эти истины, чтобы мы с вами говорили об одном и том же?
У меня уже была ссылка на книгу указана, где всё как-раз наоборот (если вы о книгах).

Другое дело, что по соотношению цена-качество можно было бы сэкономить на клапанах, но купить более производительный насос. Когда-то наверное оправдано одно, а когда-то другое.
Ни один насос вам не даст такого импульса какой обеспечит ресивер, например чтобы прижать вакуумную камеру к столу или опустить пресс и т.п.

_________________
P.S. Разум не механизм, который нужно собрать, но огонь, который нужно зажечь.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 5:58 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
//Ни один насос вам не даст такого импульса какой обеспечит ресивер, например чтобы прижать вакуумную камеру к столу//

Да? Серьезно?

ЗЫ у меня одна камера 140 литров, вторая 280.

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Последний раз редактировалось maff Пт июл 27, 2012 6:00 pm, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 6:00 pm
Аватара пользователя

Зарегистрирован: Сб июн 30, 2012 1:14 am
Сообщения: 58
Ну что за сорказм.. Я вам не навязываю свою точку зрения, и достойно отношусь к вашей. Ваше право использовать ресивер или не использовать.
Я например, использовал его для силикона и понял почему в нем нет необходимости. Но вы то, пытаетесь меня убедить в том, что я это зря делал, т.к. никто и никогда это не делал? Я так понимаю?
У вас одна камера на 140л, вторая на 280л, а у меня две коробки клапанов и несколько контроллеров на складе... присоединить ресивер стоит ноль рублей, свободного места в помещении навалом.
Убыстрить весь процесс в три четыре раза легко и просто, при этот не нужно покупать супер насос втрое-вчетверо производительнее.

_________________
P.S. Разум не механизм, который нужно собрать, но огонь, который нужно зажечь.


Последний раз редактировалось Доренский Алексей Сб июл 28, 2012 4:18 am, всего редактировалось 6 раз(а).

Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 6:01 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
сАрказм

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 6:04 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
это азы. как таблица умножения. На таблицу умножения может быть только одна точка зрения. Ее нужно учить.

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 6:14 pm
Аватара пользователя

Зарегистрирован: Сб июн 30, 2012 1:14 am
Сообщения: 58
Ну так я и не против. Дайте ссылочку, буду в дальнейшем более объективен.

_________________
P.S. Разум не механизм, который нужно собрать, но огонь, который нужно зажечь.


Вернуться к началу
 Профиль

 Re: Вакуум-напорная станция
 Сообщение  Добавлено: Пт июл 27, 2012 6:30 pm

Зарегистрирован: Ср мар 10, 2010 6:06 pm
Сообщения: 669
не против...

ваше образование кому надо? мне что ли? сама-сама..

_________________
"Было бы величайшей ошибкой думать" В.И.Ленин, ПСС, т.41, с.55.


Вернуться к началу
