Вашему вниманию второй рассказ. Построение шаблона.
Он посвящен очень нужной веши - построению того, что мы в повседневной жизни называем шаблоном для фигурки.
Я с некоторых пор, как освоил это дело, считаю его очень важным - умение схематически накидать основные опорные точки вашей конструкции: выяснить, где и какого размера будет голова, где грудь, где колени и так далее. Тем более полезно держать это тайное знание в голове как инструмент, которым вы сможете пользоваться повседневно. Представьте себе: приехали вы на несколько дней на дачу, там оказалась куча провологи, килограмм материала, пригодного для лепки, карандаш, бумага, но нет единственного: компьютера с принтером, чтобы шаблон распечатать. Что делать? отложить все до лучших времен, когда под рукой окажется шаблон или начать делать "на глазок"?

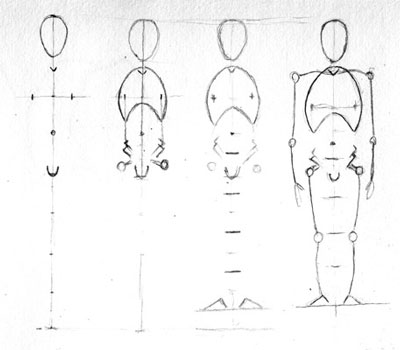

Так вот самое простое - это усвоить построение такой схемы по правилу 8 голов.
Все это построение в трех проекциях, а также в проекции 3/4 у нас подробно и довольно тщательно разобрано в теме уроков рисования Ривена Финикса. Вот тут. Освоив материал первых трех уроков вы сможете самостоятельно сделать точно такой же рисунок, даже если в жизни не держали в руках карандаша. А если пойдете дальше, то сможете научиться рисовать и другие проекции.

Построение фигуры по правилу 8 голов к тому же очень удобно с практической точки зрения. Если вам, допустим, необходимо нарисовать шаблон для фигурки стандарта 75 мм, то вы просто ставите вертикально две точки на расстоянии 8 см - это полная высота фигурки и оттуда начинаете вычерчивать. Для 54 мм фигурки - полная высота вычисляется 57.6 мм и так далее можно посчитать для фигурки любого размера. В итоге вы получаете совершенно пригодный шаблон для того, чтобы по нему четко согнуть арматуру и лепить дальше.

Док, большое спасибо!

Действительно скула оказалась проще, чем казалась!

Кроме того, исходя из этого шаблона можно попробовать провести самостоятельную работу и выяснить, например такую животрепещущую тему, как чем мужской шаблон будет отличаться от женского....
Я всегда утверждал, что манекены - существа бесполые, но тем не менее попробовал отрисовать эту разницу и вот что у меня получилось...

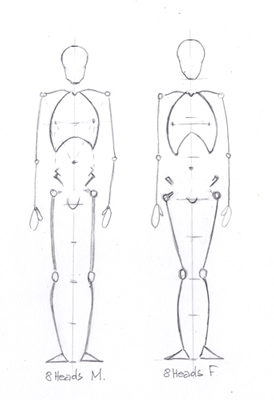

Для начала - то же построение по правилу 8 голов. Слева - мужской шаблон, справа - женский.
Подчеркну только разницу: длина шеи будет немного больше у женщины: ее отметку для места схождения ключиц и начала грудины я поставил на высоте около половины второго сверху отрезка.
Соответственно и нижняя граница грудной клетки сдвигается вниз практически до нижней линии третьего отрезка, то есть там, где у мужчины отмечен пупок. Сама ширина грудной клетки остается без изменений, слегка меняется только ее форма. Линия сосков у женщины, стало быть, будет находиться не на второй линии, а сдвинется вниз примерно на четверть высоты отрезка.
Пупок находится в четвертом сверху отрезке, на 1/3 ниже от "линии пупка" мужчины. Таз по ширине рисуем равным ширине грудной клетки. Для мужского шаблона мы принимаем его ширину за ширину между сосками (она же равна высоте головы, она же равна величине одного отрезка).
Все остальное рисование остается точно таким же, как для мужскго шаблона. Если тазобедренные суставы мы рисуем чуть шире ширины таза для мужчины, то и для женщины - то же самое. Только поскольку ее таз сам по себе шире мужского, то и суставы бедра будут стоять несколько шире.
Не знаю, насколько уж на самом деле необходимо знать эту разницу, но пусть будет. Авось кому пригодится. Все таки время от времени возникают такие вопросы: чем мужской отличается от женского?

Кроме того, зная методику построения шаблона по правилу 8 голов, можно попробовать построить такой же и для правила 7 с половиной, семи, восьми с половиной и так далее - какие угодно.

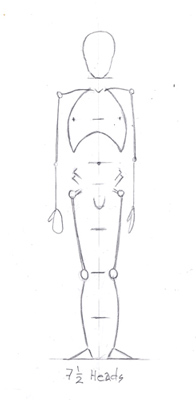

Как, например, построить такую схему для правила семи с половиной голов?
Ответ оказывается очень прост: мы начинаем его чертить точно так же, как и для правила 8 голов, т.е рисуем вертикальную ось, на ней восемь отрезков, затем отмечаем голову, верхнюю точку для грудины, грудную клетку, таз, промежность. А далее как бы сдвигаем нашу шкалу на полделения вверх, то есть попросту стираем прежние отметки отрезков и рисуем новые, смещенные на полделения вверх. Дальше нам надо только по другому отметить места для коленных суставов. Если для "8 голов" мы рисуем коленные суставы выше соответствующей линии, то для семи с половиной - сразу под линией. Таким образом у нас получается схема для человека немного более коротконогого, более коренастого. И это верно математически, поскольку разница между пропорциями одного и другого состоит не в том, что у более коренастого более крупная голова, а в том, что у него более короткое тело.

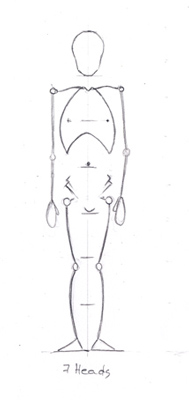

Ну и примерно так же можно отрисовать и для правила 7 голов.
Только тут, посмотрите, сверху до линии сосков все идет без изменения, а ниже уже начинаются смещения по высоте и для пупка и для высоты таза и промежности и для колен.

Сегодняшний рассказ, как видите, я намеренно излагаю в такой хитрой манере, мол - освойте это дело самостоятельно!- вместо того, чтобы выкладывать уже какие-то готовые отрисованные материалы, чтобы только распечатать - и в бой! Просто потому, что действительно хочу подвигнуть вас на то, чтобы каждый заинтересовавшийся мог реально практически освоить эту методику рисования шаблонов. Она не сложна и ее полное освоение потребует двух-трех часов времени. Зато потом удовольствия - целый вагон.
В заключение я еще хочу чуть-чуть остановиться на теме баланса фигурки и ее связи с формой ног.

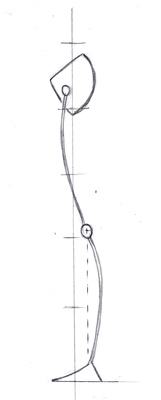

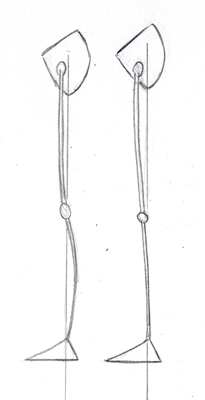

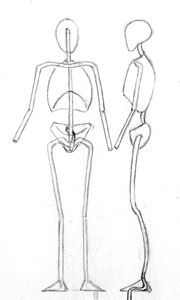

Если рассмотрим ту же самую схему-шаблон в виде сбоку, то вы видите, что вертикальная ось, она как бы является направлением силы тяжести всего тела, падая на землю она проходит обычно через переднюю часть ступни, именно на нее мы и опираемся, сохраняя равновесие и при ходьбе. А тазобедренный сустав при этом находится вынесенным немного кпереди от центра тяжести. Таким образом и получается, что для сохранения баланса наши выпрямленные ноги в целом имеют легкий S-образный изгиб.

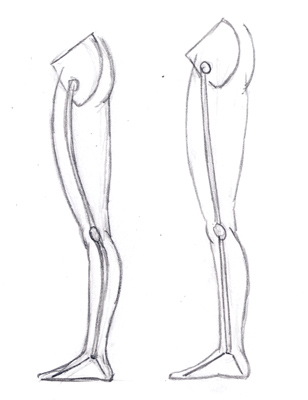

Для сравнения можем посмотреть на два других рисунка, где изгиб этот не показан достаточно точно. В итоге получается чувство, что они собираются завалиться - одни ноги назад, а другие - вперед.
Это довольно частая ошибка на этапе кручения арматуры для фигурки, когда забывают о том, что на самом деле наши прямые ноги вовсе не прямые на самом деле, делают совершенно прямыми и бедро и голень, да еще вдобавок на проволоке обозначают какую-то выпуклость вперед для колена. В итоге теряется баланс, поскольку на выпрямленных ногах колено вовсе не выдается вперед, а находится чуть позади оси центра тяжести и по вертикали оно проецируется на голеностопный сустав.
Втретьих, на последнем рисунке вы видите, что арматура, соответствующим образом изогнутая, она даже внутри материала, образующего все прочие ткани тела будет располагаться более равномерно, не будет нигде стремиться выступать на поверхность модели.

Рассказ третий. Грудная клетка.
Если попробовать описать одним словом, какую форму имеет грудная клетка в целом, то на ум может прийти множество всяких разных предположений и сравнений: цилиндрическая, бочковидная, бутылкообразная и так далее вплоть до сравнения с обглоданной куринной тушкой.

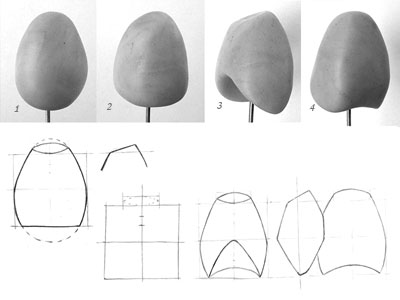

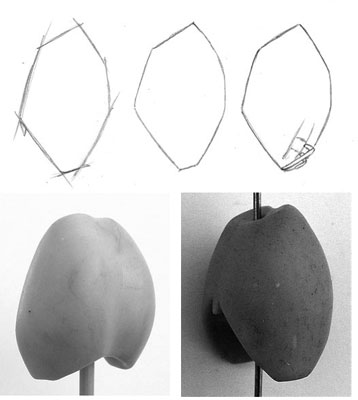

Я пришел к выводу, что вполне резонно будет сравнить грудную клетку снова с овалом. Овал, как это следует из его определения - форма яйца (ovum по-латыни - яйцо), поэтому и концептуальную модель грудной клетки проще всего начать делать из куска материала, имеющего форму яйца. Первым делом немного уплощаю это яйцо с тупого, нижнего конца, затем уплощаю и острый конец яйца. Но плоскость на верхнем конце яйца идет не гризонтально, а со скосом. Направление этого скоса и даст нам представление о том, где у этой грудной клетки перед. Затем я еще больше вдавливаю материал по передне-нижней поверхности, формируя что-то похожее на нижний край реберной дуги. Также и на задне-нижней поверхности вдавливаю небольшую выемку. И наконец, слегка расплющиваю заготовку в передне-заднем направлении, чтобы грудная клетка не была слишком круглой формы. В результате у меня получается довольно приличная концептуальная модель, дающая общее представление о форме грудной клетки в целом. Это то, что мы видим на верхней серии снимков.
Следующим шагом давайте рассмотрим размеры и пропорции грудной клетки. Как видно из схем внизу, основная часть грудной клетки славно вписывается в общую форму квадрата. Если этот квадрат разбить посредине горихонтальной чертой, то это окажется линия, на которой расположены соски. Вдобавок, на этой же высоте встречаются обе реберные дуги. Самой большой ширины грудная клетка достигает непосредственно ниже этой линии, а потом, книзу она постепенно начинает слегка сужаться.
Выше линии сосков точно посредине должна располагаться грудина. Вот она и доходит до того места, откуда начинается верхняя скошенная добавочка. Высота ее составляет четверть от высоты грудины, а ширина - половину ширины грудной клетки. На схеме вы видите, как все это легко вычерчивается схематически. На виде грудной клетки сбоку, мы видим ее как некий многоугольник: наверху - верхняя апертура грудной клетки, затем, линия грудины, потом - реберная дуга, которая доходит до самого низа, потом маленький участок, суть-чуть приподнимающийся кверху, после чего следует более крутой подъем на спину, затем некоторое время спина ижет вертикально и далее - снова под углом в направлении шеи, где и замыкается контур.[/b]

При определении размеров грудной клетки нам необычайно повезло, поскольку у нас есть замечательно удобная единица измерения, которая позволит нам точно соотнести ее размеры со всем остальным телом. Единица эта - ширина головы.
Из самого первого моего рассказа вам, должно быть стало понятно, что ширина головы составляет 2\3 ее высоты. Или, если соотнести эти величины по-другому, то высота головы составляет полторы ширины головы.
А ширина грудной клетки составляет - ровно две ширины головы. Таким образом, начерченный квадрат, рассеченный и пересеченный и косая добавка к нему сверху сразу получают конкретные размеры, выражающиеся в ширинах головы. Одна ширина головы от верхнего края грудины до начала реберной дуги, еще одна ширина головы - высота нижней части груддной клетки. Ширина верхней аппертуры грудины - снов аширина головы. Общая ширина грудной клетки - две ширины головы. Ширина между сосками - полторы ширины головы, либо одна высота головы, либо величина одного отрезка всей высоты фигуры, разделенной по правилу восьми голов. Ширина грудной клетки в нижней ее части - тоже примерно равна ширине между сосками. Видите, как удобно получается определить взаимные соотношения между частями тела?

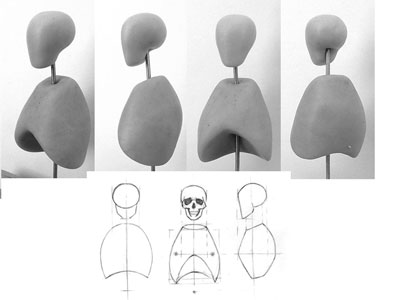

Теперь, если мы посмотрим на схему туловища сбоку, то самое широкое место в передне-заднем размере составит одну высоту головы (ну, на самом деле чуть-чуть меньше...). Вертикальная линия ото лба совпадет с самой передней точкой - нижним краем грудины. Верхний же край грудины спроецируется примерно на середину хода нижней челюсти от подбородка и до ее угла.
Надеюсь, на снимках и на схемах все более-менее понятно...

Теперь, когда мы определились и с представлением об общей форме и с размерами и соотношениями частей, можно более детально рассмотреть другие вещи.

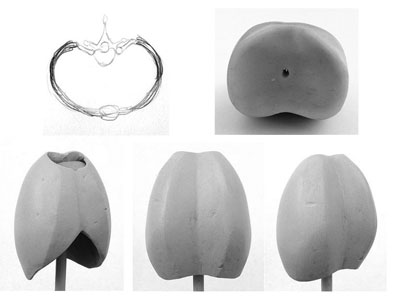

Грудная клетка в поперечном сечении имеет форму почки, потому как на спине имеется углубление, образованное своеобразным изгибом ребер невдалеке от места их соеднинения с позвоночником. Также и передняя стенка грудной клетки имеет форму чуть более уплощенную.

И еще раз обратите внимание на нижний контур грудной клетки.

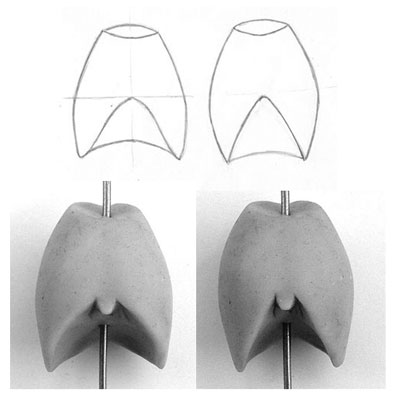

А здесь я схематически представил разницу между формами грудной клетки женщины и мужчины.
При одинаковых размерах можно заметить, что имеется разница в общей форме. У мужчины самое широкое место грудной клетки ниже линии сосков, в то время, как для женской - самое широкое место нахордится как раз по линии сосков, откуда начинается постепенное ее сужение, поэтому в целом она производит впечатление более узкой.
Вдобавок, обратите внимание на угол, образованный реберной дугой. У мужской грудной клетки этот угол шире, чем у женской.
Заодно обратите внимание на "язычок" появившийся на модели свисающий от грудины. Это - шиловидный отросток грудины - ее третья часть. Когда я рассказывал о размерах грудины до сих пор, я как будто игнорировал его существование, под грудиной понимая только две ее составные части.

А теперь можно заняться всяческой деталировкой и прочим украшательством для очередной анатомической модели.

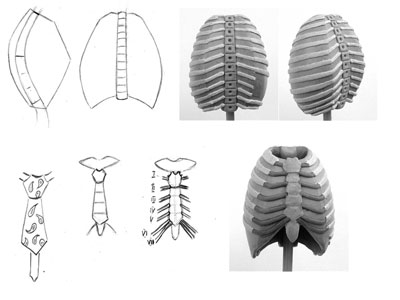

Наример, заняться изображением ребер. Для того, чтобы правильно разместить ребра нам надо задать для них опорные точки, чтобы занть, откуда и куда они идут.
Сзади ребра, совершенно понятно, прикрепляются к позвоночнику. Поэтому я изображаю позвоночник. На самом то деле сами тела позвонков проходят внутри грудной клетки. Их мы сможем увидеть только если разрежем грудную клетку или как-то исхитримся заглянуть в нее сверху или снизу. Со спины мы видим не выступающую наружу полоску задней части тел позвонков. Самый верхний грудной позвонок начинается точно на том уровне, где начинается наша конструкция грудной клетки, а последний, двенадцатый, чуть-чуть еще свешивается вниз. Почему? А потому, что ребра крепятся в верхеней части своего позвонка, практически можно сказать, что на границе между своим и вышестоящим позвонком. Поэтому 12-е ребро крепится на границе между 11-м и 12-м позвонками, поэтому какая-то часть 12-го позвонка еще выступает вниз. В целом размеры грудных позвонков имеют более-менее равные размеры, лишь незначительно увеличиваясь в размерах от верхних к нижним. Разделить всю эту полоску, изображающую заднюю часть тел позвонков на 12 частей не трудно: сначала надо разделить ее пополам (тут я делю не точно пополам, а чуть-чуть жульничаю в пользу нижних позвонков), затем каждую половину разделить на три равные части, а затем каждую из этих частей - еще раз пополам.
На снимках вы видите, как начинают идти вниз "до угла" все 12 ребер. Идут они такой равномерно красивой ёлочкой. Здесь, на снимке представлены уже более поздние моменты, когда я часть ребер уже полностью завершил. Но начинал я с того, что изобразил вот эту самую "елочку до угла", а затем перешел к грудине.

С грудиной у нас такая история: ребер у нас всего 12 пар. Из которых 2 пары - дополнительные, которые крепятся только одним концом к позвоночнику (11 и 12-е). Истинных ребер, то есть которые крепятся с одного конца к позвоночнику, а вторым концом имеют собственное крепление к грудине - всего семь. Вот для начала и попробуем найти для них места прикрепления.
Думаю, каждый из вас с легкостью сможет нарисовать галстук. Да, да, такой короткий, широкий галстук, со сдоровущим старомодным узлом, украшенный всякими там перьсями и прочим пожаром в джунглях. На примере галстука будет проще всего объяснить. Большой узел и сам галстук - это соответственно две части грудины: рукоятка и тело. Тоненькая часть, свисающая из-за галстука, соответственно будет у нас шиловидным отростком.
Теперь тело грудины (или основную часть галстука) делим на четыре равные части. А теперь начнем распределять ребра.
Самая первая пара ребер прикрепится к середине узла. Не там, где из узла выходит петля вокруг шеи,- это у нас ключицы, а сразу под ними. Вторая пара ребер попадает на границу между узлом и галстуком, простите, между рукояткой и телом грудины. Три горизонтальные полоски на галстуке дают нам координаты прикрепления еще трех пар ребер - с третьей по пятую. Шестое и седьмое ребро мы прикрепим на скошенных частях. Прямо в непосредственной близости одно с другим.
Теперь мы можем последовательно закончить строительство верхних семи пар ребер....
Мы приближаемся к самому финалу рассказа, прямо уже рукой подать, но у меня еще не готовы все фотографии. Как только погода чуть исправится, я это сразу же и сделаю и рассказ закончу.

Если кому нужны большие фотки и не жалко траффика, то вот:
p11
p12
p13
p16

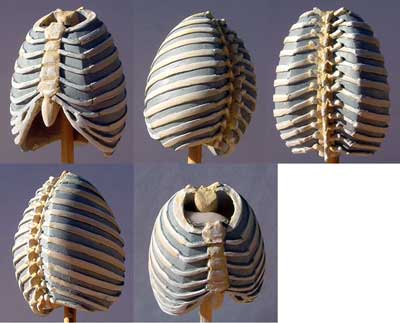

Первым делом помещаю то, что не сделал в прошлый раз - полностью готовую грудную клетку.
К этому всему особенных комментариев вроде бы и не надо много, хотя при желании есть чего порассказать. Как уже я говорил раньше, есть у нас 7 пар ребер истинных, есть две пары ребер дополнительных - которые крепятся только одним концом к позвоночнику. А есть еще 3 пары ребер неистинных или ложных, которые крепятся к совему позвонку каждое, а далее хрящи от каждого из них сцепляются друг с другом и все вместе крепятся к хрящам седбмого ребра. Это 8, 9 и 10 ребра. Ход хрящей этих ребер и формируют реберную дугу.
На виде сзади я немножко украсил хребет остистыми отростками. Это те отростки, которые отходят в заднем направлении. Остистые отростки грудных позвонков скашиваются вниз, то есть отходят от своего позвонка назад и вниз. Вдобавок немножко дополнил всю конструкцию также и поперечными отростками позвонков.
И еще одно, на что надо обратить внимание: первое ребро, в отличие от всех остальных ребер, располагается в горизонтальной плоскости, поэтому я в завершение работы чуть подправил форму верхеней части грудной клетки, чтобы иметь возможность расположить этот позвонок правильно.

Рассказ четвертый. Таз.
А теперь начинается следующий рассказ, который я хочу посвятить наиболее сложной для понимания составной части скелета - таза.
Сложной она является как по причине своей геометрии, так и по причине довольно путанного устройства из нескольких костей, а также по причине, что довольно сложным для понимания оказывается тот факт, что несмотря на подвижность тазовой области в целом, сам таз остается наиболее стабильной частью скелета. То есть мы стоим, сидим, идем или скачем на лошади - наш таз продолжает занимать в пространстве в принципе неизменное вертикальное положение.
Начнем с того, что попробуем уяснить для себя общую форму таза в целом. Это представление окажется очень нужным позже, когда мы начнем его детализировать.
Итак, наш таз состоит из в общей сложности пяти деталей: крестца, который по форме похож на огромный коготь, и двух пар симметричных деталей: одного четырехугольника и двух равнобедренных треугольников.
Первым делом я соединяю под прямым углом треугольник с четырехугольником. Сначала один, а потом и второй.
Затем один из углов четырехугольника соединяется с крестцом. Такми образом прикрепляем и второй четырехугольник. А затем соединяем всю конструкцию в кольцо. Вот мы и получили концептуальную модель устройства таза.
После того, как вы повторите этот опыт, вы поймете, что все остальное устройство таза - это очень простая геометрия...
