А ты уже задние полностью освоил?

Будет-будет. И по передним ногам. Только нельзя же так много за один раз.

Пока писался весь этот материал по костям и мышцам пришла в мою голову такая светлая идея, что недурно было бы развить всю эту тему практической частью, а именно показать вам то, как можно проанализировать то, что мы видим на снимках.
Обычно ведь мы пользуемся всякими фотографиями для того, чтобы выбрать себе коника получше да покрасивее, смотрим на постановку ног и заодно разглядываем то, как выглядят на нем мышцы.
Так вот я сам не раз сталкивался с такой ситуацией, что пока смотришь на схему мышечного устройства в книжке, все такое безоблачно ясное, хоть сейчас хватайся и лепи, а как только пробуешь что-то понять на фотографии, так сразу же получается какая-то непонятность. Так что и не разберешь, где у этой лошади что, появляются какие-то непонятные наросты, желваки и впадины.

Вот сейчас, собственно, мы и попробуем поучиться рассматривать фото лошадиной ноги, да не просто так, а чтобы понять и узнать то, что мы хотим увидеть.
Для начала берем снимок лошадиной ноги.



Как видите, обычная лошадиная нога, мускулатура на ней не особенно рельефная, что, казалось бы должно усложнять нам работу. Однако - нет. Все будет хорошо.
Первым делом нам нужно найти те точки, по которым мы сможем с легкостью сориентироваться и продолжать мысленно достраивать основные важные для нас части.
Вот вы с легкостью обнаруживаете маклок - выступ гребня тазовой кости, колено, пяточную кость. Если вдобавок присмотреться на игру света и тени на самой задней части, можно определить небольшой костный выступ, который является седалищным бугром. Итак, мы уже имеем четыре точки, которые помогут нам сориентироваться. Их я отметил на снимке стрелочками.

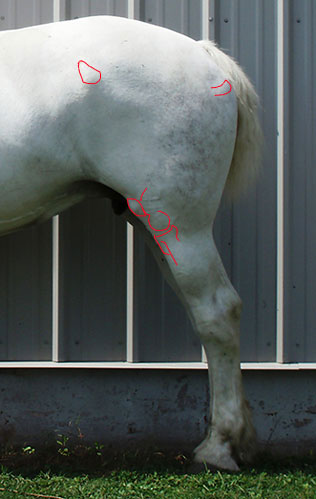

Теперь рассмотрим колено. То, что я отметил стрелкой анатомически соответствует кости надколенника. Зная, как расположен надколенник по отношению к бедренной кости, мы можем представить себе коленный сустав. Надеюсь, моих способностей в области компьютерной графики оказалось достаточно, чтобы схематично его изобразить.



Представив себе коленный сустав мы получаем кучу важной информации. Во-первых мы ясно видим теперь, где находится ось вращения этого сустава. Во-вторых мы знаем месторасположение мыщелков бедреной и берцовой кости, а ведь именно в этих местах прикрепляется куча мышц.

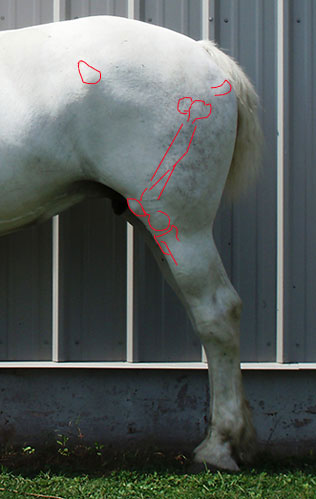

Далее нам надо восстановить второй конец бедренной кости - головку и большой вертел. То, что мы видим месторасположение седалищного бугра нам помогает определить направление хода бедренной кости.



Все остальное мы не видим, разумеется, поскольку большой вертел скрыт под слоем мышц. То, что мы не видим, нам придется себе представить:



Вот и представили. Быть может не со стопроцентной точностью, но все же достаточно правильно указали место тазобедренного сустава. Заодно получили еще одну важную точку для построения модели. И главное - теперь мы имеем все, что нам нужно, чтобы представить себе ход мышц.

Теперь мы можем перейти к собственно, мышцам.
Перво-наперво можем отрисовать бедренный квадрат. У многих лошадей, вы увидите, как его прикрепление к надколеннику ажно прямо нависает потому как в этом месте еще есть и жировая прослоечка и кожа. Так что часто получается очень красивое место.
Во-вторых сектором на крупе лошади покзано место расположение ягодичных мышц. Мы не видим на снимке никаких намеков на разделение ягодичных мышц на среднюю и большую. Но если нам это понадобится на модели, то тоже не будет проблем это представить.



А на следующем снимке я убрал бедренный квадрат, зато обрисовал примерные границы бицепса бедра. Он, как мы уже говорили раьше, красивой расширяющейся дугой "стекает" с крупа и крепится в области латеральных мыщелков бедренной и берцовой кости. Мышца крупная, рельефная, хорошо опознаются ее границы. На многих фото вы сумеете даже увидеть три расходящихся мышечных пучка этой мышцы.
Кзади от его задней граиницы находится полусухожильная мышца. В боковой проекции мы видим ее начало, а конец, как вы помните, ухолит на медиальную, внутреннюю сторону.



Ну и наконец, мышца, натягивающая широкую фасцию. С ней проблем нет, насколько я понимаю.

И напоследок я предложу вам несколько снимков для самостоятельной работы.
Помните о правильном порядке анализа: сначала найти хорошо определяемые на глаз важные точки скелета, затем мысленно достроить область коленного сустава, затем определиться с тазобедренным и потом по одной определить все мышцы.
Не стоит сразу же начинать с того, что вы станете обрисовывать мышцы, не определив более-менее точно места их "привязки". Сначала определитесь с костями. Это займет у вас дополнительных пять минут, зато избавит от дальнейших ошибок.

Фото номер раз


Фото нумер два


Нумер три


И еще одно:


Если кому захочется взять и провести этот анализ, а потом показать нам свои результаты здесь же в теме - я буду очень рад.

Уважаемый Док!
Познавая глубины Вашего творчества, я прихожу к выводу о том, что в студенческие годы Вы не только бомжиков в анатомичке потрошили, а еще и на какой-нибудь татарской бойне бедных лошадок свежевали Во всяком случае обваловка лошадиных туш у Вас на высшем уровне поставлена.
В таком случае к Вам, как к признанному тушеведу, вопрос: в "Анатомии животных для художников" В.Танка приводятся латеральный и медиальный виды лошадиных конечностей. Чем они отличаются - степенью ободранности кожи и поверхностного слоя мышц или чем-то другим?

Латеральный и медиальный виды отличаются тем, откуда мы смотрим на объект.
Медиальный - термин означающий на расположение части, расположенной ближе к срединной плоскости.
Латеральный - указывает на расположение, находящееся в стороне от медиальной плоскости.
Таким образом, латеральный вид - это вид сбоку, с внешней стороны. Медиальный - вид на внутреннюю поверхность, на ту которая расположена к срединной линии.
Глядя на ту же ногу с одной и с другой сторон мы видим разные картинки потому, что там расположены разные мышцы.

Круто!!!
