Привет всем.

Занимаюсь литьем силикона в силикон, платина, всё от Smooth-On. Соответственно, на границе ОБЯЗАТЕЛЬНО необходим разделитель.

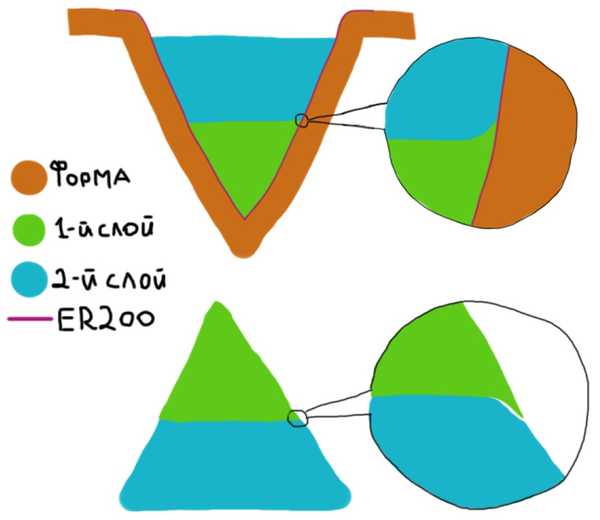

До этого момента использовал Ease Release 200 (аэрозоль), пока не заметил, что в послойной заливке на границе слоев происходит баг. А конкретно, пропадает адгезия по окружности модели у нижнего слоя. Вобще. Слои силикона не слипаются друг с другом на пол миллиметра по краям, внутри отливки всё гуд - адгезия 100%-ая. Визуально выглядит как юбка на границе слоёв.
Все теории проверены (не правильно лью новый/старый слой, плохо трясу сам ER200, плохо перемешиваю А+В, плохо размешиваю сами компоненты, не та температура, время жизни кончилось, не подходит состав баночек и палочек перемешивания, у силикона истек срок годности и т.д.) - нет, тесты показали, что виноват именно разделитель. Это абсурд, но на мыле/фери/ВС-М/2х разделителях АртЛайн/Metal Protector Plus (восковой, Германия)/вазелиновом масле из аптеки/креме для рук - бага нет, на ER200 - есть.

В связи с этим вопросы:
1 - Сталкивался ли кто нибудь с таким багом?
2 - Если сталкивались, как решили кроме смены разделителя?
3 - Посоветуйте хороший разделитель, который: аэрозоль, не даёт "юбки" на силиконовой отливке, просто смывается с модели, например тем же фери (Metal Protector Plus у меня смылся только в ацетоне), без необходимости отмывать форму каждый раз перед отливкой, желательно глянцевый (ER200 считается матовым, но на моих отливках даёт такой же глянец, как и на мастер-модели).

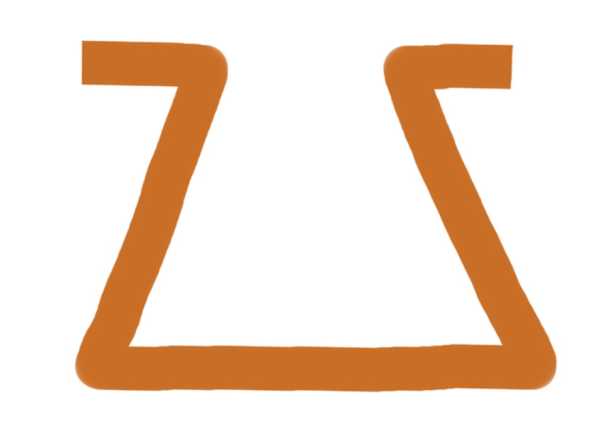

Подумываю сменить формы с силиконовых на пластиковые. Я с пластиком не работал, но судя по тому, что есть те, кто не юзает разделитель и всё у них гуд, схема рабочая. Хочу отказаться от разделителя в принципе путем смены материала формы.
Какой бы материал посоветовали для отливки модели из платинового силикона? Я пока склоняюсь к Smooth-Cast 65D ROTO/Shell Shock SLOW. Как думаете, рабочая схема?

Сделайте копию формы из любого литьевого пластика и лейте без всяких разделителей.

Пластик любой твердый. Например:
http://alcorplast.com/products/b256e4bd ... 5e49636ef5
https://lastor.ru/zhidkie-plastiki
https://xn--80ahdrido1b.xn--p1ai/index. ... path=62_60

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Да, я так и хочу. Буквально завтра поеду за пластиком. Хочу взять Smooth-Cast ротационный, т.к. из-за его свойств проще будет сделать форму. Я так думаю... Как "в намазку", только "в обливку"))
Правда время жизни смущает...

Но, опять же, не все мои формы можно заменить. Некоторые со сложной геометрией, их из Rebound то сложно вытащить, а уж из пластика.... Составные не могу, швы.

Возьмите Ease Release в жидком виде и наносите аэрографом в два слоя с промежуточной просушкой в 5-10 минут. 100% будет работать. Из баллончика очень сложно нанести разделитель равномерно.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Я протестил их жидкий вариант, там тоже появляется этот баг. Но я просто налил внутрь, покрутил и вылил. Это не правильное применение по их инструкции... Я попробую его распрыснуть (аэрогрофа нет, но что нибудь придумаю), всё равно делать больше нечего)
Из баллончика мне проще, если честно. Уже 2 года пользую, научилсо

Наливать абсолютно неправильно. Баллончик удобен пока не начнете пользоваться аэрографом. Аэрограф работает гораздо равномернее и в разы экономичнее.

Я вообще использую Ease Release 205 пополам с Ease Release 2831. В подогретом до 40-45 градусов виде. Подогрев нивелирует загущение разделителя. Благодаря добавке 2831 он не течет по поверхности, образует ровную полуматовую поверхность, которая 100500% гарантирует разделение чего угодно с чем угодно. Если нужна глянцевая поверхность, то 205 в два тонких слоя с просушкой по 5-10 минут.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

А разделитель не забивает аэрограф? Его вобще чем и как часто нужно прочищать?...


Купил Smooth-Cast 300.
Вопрос - как его загустить? Может какую фракцию добавить, муку там.... Тальк))
Я сделал первый слой на отливке, мне нужно толщину нарастить теперь.

Если греть, не забивает. Может раз в месяц промываю.
Толщину нарастить только слоями. А почему нельзя залить сплошную форму?

А так для жестких оболочек существует специальная химия.
https://slepok.su/shop/specn/plasti-paste-1kg

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Потому что много излишков. Но я уже сделал вчера пробную форму, вроде бы норм по толщине слоя. Но всё равно оно вниз всё стекает и 80% там и полимеризуется. Не люблю я заливать огромные площади, которые не используются потом никак... Да и дорого это(


Есть у меня. Кстати, а с моим Smooth-Cast 300 оно хорошо адгезирует? Хотя проверить можно, лень просто пол кладовки разбирать

Проверил сегодня - хорошо друг к другу прилипают, одно целое. Так что, ВДРУГ КОМУ НАДО - советую пшикать разделителем между Smooth-Cast и Plasti-Paste (A+B), адгезируют))

Адгезируют насмерть.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).
