Здравствуйте, форумчане!

Я в литье начинающий. Ещё раз хочу поднять темы по формовке (форум читал )

Недавно прикупил Ласил-Т. Сначала решил попробовать как взаимодействует с компонентами. Взял немного Ласила. Основная масса затвердела, но там где Ласил соприкасался с пластилином (серый, скульптурный) остался липкой кашицей. В общем всё в мусорное ведро. Возможно что в частях компонентов при смешивании ошибся или ещё где.

Вопрос к практикам, тем кто пользуется или использовал Ласил или Лепту: (Ведь как известно практик всегда застрелит теоретика.)
- как вы делаете формы? (если конечно не секрет)
Понимаю, что посыпятся предложите перечитать форум, мол уже всё есть. Перечитаю!
И всё же, для тех кто откликнется: не нужно писать подробные мануалы с картинками... достаточно описать примерно следующие:
- пластилин такой-то или воск, мешаю в стеклянном стакане или в одноразовом 1 мин. или час, отмеряю шприцем или накладываю ложкой , разделитель такой-то или без него... и т.п. (т.е. какие материалы используете с Лептой или Ласилом и краткое словесное описание процесса).

В общем, просьба еще раз поделится своим опытом. Если у кого-то появится желание и время более подробно описать операции создания им форм для литья, думаю это не только для меня станет ценным пособием.

В частности, надеюсь, что Kam поделится опытом использования Ласила (создание цельной формы - в виде "кокона"), а Геннадий своим опытом работы с Лептой.

Лить собираюсь металл.

По поводу Ласила и возможных проблем с платилином Сергей Казанцев писал - http://www.chen-la.com/forum/viewtopic. ... 76ec6ede8c

Могу пару слов про Лепту 101 сказать.
Мастер модели для формовки или термопластики или эпоксидные материалы. Укладываются для формовки в пластилиновую пастель. Пластилин скульптурный, жёлтый. Точную марку пластилина не назову, покупал давно. Смешиваю компаненты в баночках из под йогуртов. Отмеряю с помощью шприцев. Для отвердителя - малый шприц, для основы большой (чтобы не мучиться с забором основы через шприц, срезаю его носик и увеличиваю отверстие). Смешиваю компаненты палочкое (караншашём. Если брать что то более тонкое, то промес компанентов ухудшается). Смешиваю не более минуты. Интенсивно перемешивая. Пропорции 100 к 5. Уже на стадии перемешивания начинается "схватывание" материала. После перемешивания наношу кистью состав на мастер модель и выливаю оставшийся материал в форму (в крайний угол. Т.е выливая материал таким орразом он постепенно заполняет форму от дальнего угла вытесняя воздух). Возможно прапорции можно изменять, но пишу о том, как делаю сам. Ещё такой момент. Материал можно нанести небольшим слоем, кистью. Армировать (например марлей) и после застывания сделать гипсовый кожух. Либо залить материалом половину формы без гипса.
После застывания материала, удаляю пластилин. Промазываю поверхность разделительным составом (у меня это специальный, жидкий материал, купленный в "Пенте". Судя по запаху это смесь скипидара (?) с парафином. Затем аналогичная процедура с второй половиной формы.

Игрок -Лассил отличный материал, легкий в работе, в плане смешивания, но про пластилин - особая статья - он вытягивает катализатор из состава, об этои, действительно уже было на форуме, я тоже писал в ветке про КЛСЕ.Поэтому - пластилин обязательно!!! надо промазывать разделителем, лучше в 2 слоя с интервалом. Лучше всего себя ведет чешский детский пластилин. Хуже - наши скульптурные.Но мазать надо всех!Я , как и Геннадий , применяю пентовский разделитель.

Я тут прочитал форумы по лить и формовки но у меня так и остается проблемма... не подскажите он-лайн магазин где можно приобрести силикон.. или может кто поможет?

Спасибо за отзывчивость и терпимость к начинающим.

aml спасибо за ссылку. Я её читал. Казанцев писал: "(поэтому используйте только тот, что уже проверен)", а т.к. у меня ещё никаких проверенных материалов нет, то поэтому и появились вопросы.
Вот теперь знаю что пластилин который использовал больше применять с Ласилом не буду.

Геннадий, именно это я и хотел услышать Спасибо!
Геннадий, а Вы Лепту вакуумируете? В Ласиле пузырьков было очень много, а вакуумировать возможностей нет.

Алекс, спасибо за информацию. Я промазывал вазелиновым маслом. А мог ещё и смешать компоненты не точно. Твердел Ласил больше суток. Алекс, по поводу Ласила ничего плохого говорить не берусь. Просто у меня пока "первый блин" вышел... ну... как это часто бывает.
И ещё Ласил всё же нужно вакуумировать, не зря Лассо это настоятельно рекомендует. Думаю может быть Лепта не так к этому критична.

Прежде всего можно вполне на "ты".
Лепту и прочие материалы не вакуумирую. К сожалению нет у меня для этого необходимого оборудования. С проблемами пузырей воздуха (Лепта, КЛСЕ) борюсь, как уже писал выше, нанося первый слой формовочного материала на модель, с помощью кисти. Тут главное очень тщательно всё покрыть и не допустить образования воздуха. В принципе это реально (как показывает практика).
Про Лассил ничего не скажу, не пробовал. Недавно опробовал Пентеласт. По сравнению с Лептой, очень жидкий. И как следствие, при перемешивании захватывается большое количество воздуха. Так же первый слой наносил кистью, но из за текучести повышеной, матеиал с модели просто стекает. В прочем все формы из него получились удачными. Т.е. действовал по той же схеме - нанесение кистью, и заливка основной массы материала. После этого просто тряс форму в руках, в горизонтальной плоскости (этакий ручной вибростол ) . Из за жидкотекучести и воздух выходит лучше.
К стати, от Лепты решил отказаться. Может быть для простых моделей она и хороша, но при формовании моделей даже с нкзначительными поднутрениями, после заливки металла и извлечении отливки из формы, есть большая вероятность отрыва кусочков формы. Т.е. хрупковат. Возможно "игра" с пропорциями и может повысить устойчивость к разрыву, но на эксперименты нет времени и не думаю, что увеличение будет существенным. В то время, как Пентеласт очень даже порадовал в этом отношении. Сопротивление к разрыву, существенно выше.

Вчера и я наконей-то попробовал Ласил, купленный еще летом. Целью было не столько сделать форму, сколько попробовать материал.
Впечатления после привычки к строительному силикону весьма противоречивые. По прочности, отделяемости от мастер-модели - очень хорошо. Но неудобно работать с малыми порциями.
Главная проблема - пузырьки, которые образуются после перемешивания. Сами они не выходят. Похоже, без "бурбулятора" что-то толковое сделать проблематично.

Правда, пузырьки не на поверхности формы, а в объеме (поверхность промазывал перед заливкой основной массы отдельно). Но все-равно, многовато пузырьков. Весьма вероятен пузырьков прорыв к форме в процессе отливки металла.

Если время жизни Ласила и других материалов не пара минут , то можно попробовать способ заливки форма показанный в этом ролике - http://www.youtube.com/watch?v=NVvGc7VDFvc
Ролик длинный и способ заливки показан в самом конце , после вакуммашины.
Словами вкратце. В бумажном или пластиковом стакане , у самого дна , прорезать дырку размером с рубль, примерно . Заклеить дырку скотчем или изолентой , перелить в этот стакан формовочный материал. Ставите стакан на край стола , под стол кладёте заливаемую форму. Отрываете изоленту и материал тонкой струйкой льётся в край формы.

О как! Только глаз на Лепту бросил, а практики уже лучшие материалы ищут.
Геннадий, а почему Ласил избегаешь?

aml, у меня с пузырьками была та же песня. Вы в чём формовали, мешали Ласил? В пластиковых ёмкостях? Как получилась такая форма?

Aml, лучший способ(проверено) избавиться от пузырьков прозрачного ласила – скороварка!!! Или подобный агрегат. Без нее я формы уже давно не делаю, заливаю сразу весь состав без предварительного тонкого слоя и туда. Раньше такая же картина была. А сейчас на 2 см толщины хотя бы один пузырек был...



Это точно

_________________
Пики к бою, шашки вон!!! (Тихий Дон, сцена конной атаки)

Я не избегаю. Я его просто не пробовал. Может быть и до него черёд дойдёт.

Вчера я просто пробовал материал, поэтому на форму формы ( ) можно не обращать внимание.
Компоненты отмерял по объему, а не повесу. Более точные мерные емкости для получения оптимальных пропорций сделаю позже.

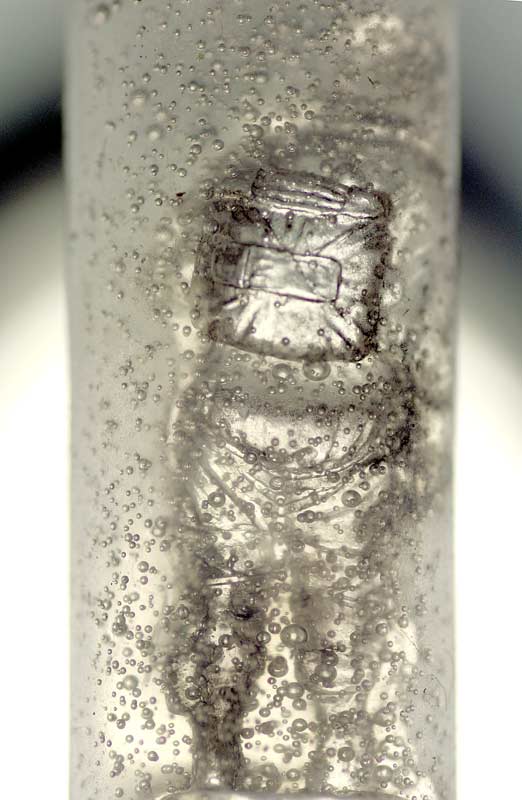

Готовил маленькую порцию (10 мл), поэтому замешивал в маленьком пластиковом стаканчике стальной лопаточкой (отковал из проволоки), а модель заливал в 20-кубовом шприце. Понятно, что это извращение дальше некуда, но вчера у меня настроение такое было... Правда, утром уже сомневался, что удастся форму с моделью вытащить обратно из шприца, но проблем не возникло и из шприца вышел аккуратный полуцилинд, который удобно фотографировать.
Фотму положил на батарею, а остатки замеса оставил на столе. Через 6 часов форма на батарее застыла полностью, а остатки на столе даже еще не пытались это делать. Поставил стаканчик на батарею - серез два часа и там все полностью застыло.
Из этого желаю вывод, что на полимеризацию ставить лучше в теплое место.

По прочностным характеристикам материал понравился. Но жена пока настроена скептически и отказываться от строительного силикона не собирается - с ним удобнее работать при малых объемах и пузырьков в нем нет. А у Ласила из-за необходимости перемешивания пузырьки гарантировано будут.

Пробовал "вакуумировать" замешанный раствор в шприце (отводил поршень назад, создавая достаточно сильное разряжение). Пузырьки возрастали в объеме в несколько раз, но все равно не выходили - мал объем шприца, поверхностное натяжение держит пузырьки.

В выходные попробую что-нибудь заформовать с полным соблюдением технологии, потом выложу результаты.

Отвечая первому оратору могу заметить, что по-инструкции с ласилом работать хорошо, без - плохо. Все грабли раз по 100 расписаны в инструкции и в форуме (в том числе про пластилин, некоторые типы резин, любителей смешивать в грязной таре деревянными палками итп)

С пузырьками действительно лучше бороться в скороварке. Помогает радикально. Но кристалльно прозрачным он не будет.

На батарею лучше не класть, если нет большой спешки. С одной стороны может появиться усадка, с другой лично я пока не пользовался скороваркой ставил в холодильник. В этом варианте несколько миллиметров(3-5мм) всплытия пузырьков получается всегда.
Чтобы они отделялись от поверхности модели, модель лучше обезжирить, и руками после этого не хватать...
Замешать без образования пузырьков думаю невозможно.
Вакуумировать в шприце не пробовал - купил скороварку.

а чем, вообще, можно обезжирить резину?... я имею ввиду, обычную...
