Всем привет.
Начну критику понструкции Empty.

Идея, как обычно, хорошая, но жизнь как оказалось вносит свои коррективы.

1. Совершенно необходимо наличие сплошного обода, иначе, если чуть недожмёшь - весь металл разлетится из блина.
2. Я первоначально сделал точно такую же ошибку - расположил стяжки внутри вышеуказанного обода. В результате я их всё=таки достал, но не без помощи молотка и всем известной матери.

3. даю 70% вероятности, что металл пройдёт между ВСЕМИ блинами.

4. по поводу вставных форм. Если лить фигуры 28мм, то в среднем у меня высота формовочного блока получалась 8 см. добавляем сюда 2 см на центральный литник, 2-3 см питающий канал и 1 см а формой, получаем 15 см радиус блина, диаметр соответственно 30... великовато будет, наверно...

У меня была другая мысль, но реализовать я её не успел - сделать 6 секторных вкладышей-форм. но их надо заливать целиком, поэтому надо продумать способ первоначального крепления оригинала в опалубке.

Спасибо за критику, обязательно учту. Да и вообще, все чаще приходит мысль,- не стоит экономить, это не то место. Теперь начал разработку, так сказать, для заказа токарю фрезеровщику. А по поводу 6 вкладышей я не совсем уловил. Схемотично хотелось бы.

Не проблема, смотри...

Тоесть каждая секция разделена перегородками и формуется отдельно?

в том то и дело, что хорошо бы сделать отдельную формовочную опоку нужной конфигурации, и желательно сразу 6 одинаковых...

Непонятно как это решит проблему расхода резины

Вот уже почти разработал в 3D литейную установку, думаю через недельку закончить. Но вот встала проблема. ГДЕ и КТО в Питере может ее выточить. Спецконторы не беруться- мол заказ маленький, в ПТУ и школах материалов нет, да и станки не те. Надо знакомых искать, а таковых нет. Я в растерянности.

Выточить по 3Д чертежу ?
Ээээ... я думал это возможно только скажем для двигателя, т.к. себестоимость равна весу отливки в золоте. Или есть простые варианты ?
По-моему если уж строить, то из доступных материалов, на автозапчасти обратите внимание...

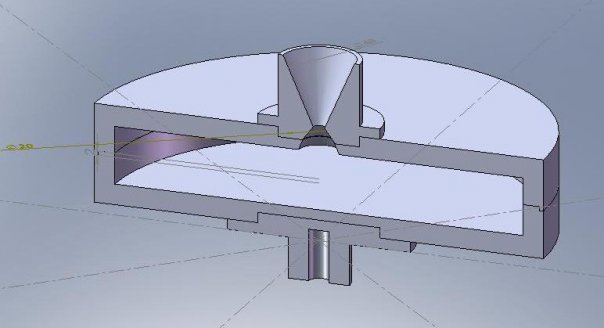

Собственно вот что я хочу выточить. На рисунке пока нет отверстий под крепеж. РАЗРЕЗ диаметр внутр.200mm, h внутр. полости =30mm

Вызывает сомнение заливочный конус - ИМХО, металл разбрасываться будет.

Какие будут предложения?

Может, так?
(Фото утеряно http://i017.radikal.ru/0802/d4/d1182b3ca712.gif (модератор))

Понял, а мне казалось что конуса в самом блине будет достаточно но все равно надо какую то варонку делат, чтобы удобнее металл заливать

ИМХО, классическую воронку можно делать в том случае, если она не будет вращаться вместе с блином.

Вот в этом и загвоздка. Как реализовать.
