ПравЕльные пацаны льют в баках по сотке с лишком литров.
СМ, я ж пишу=ключевое слово: для мелкого литья. Впрочем, мои отрезные, они по 20-25 литров как раз и катят.

Пока сложно. Давал уже. Где-не помню. Нет ни барашков, ни винтов. Система на трёх зажимах-эксцентриках. Рекорд, что хоум-компрессор выдал=7.5атм. Крутить нечего..нет ни гайковёрта, нифига..Скушно...

_________________
We shall dive down through black abysses...and in that lair of the Deep Ones we shall dwell amidst wonder and glory forever...H.P.Lovecraft

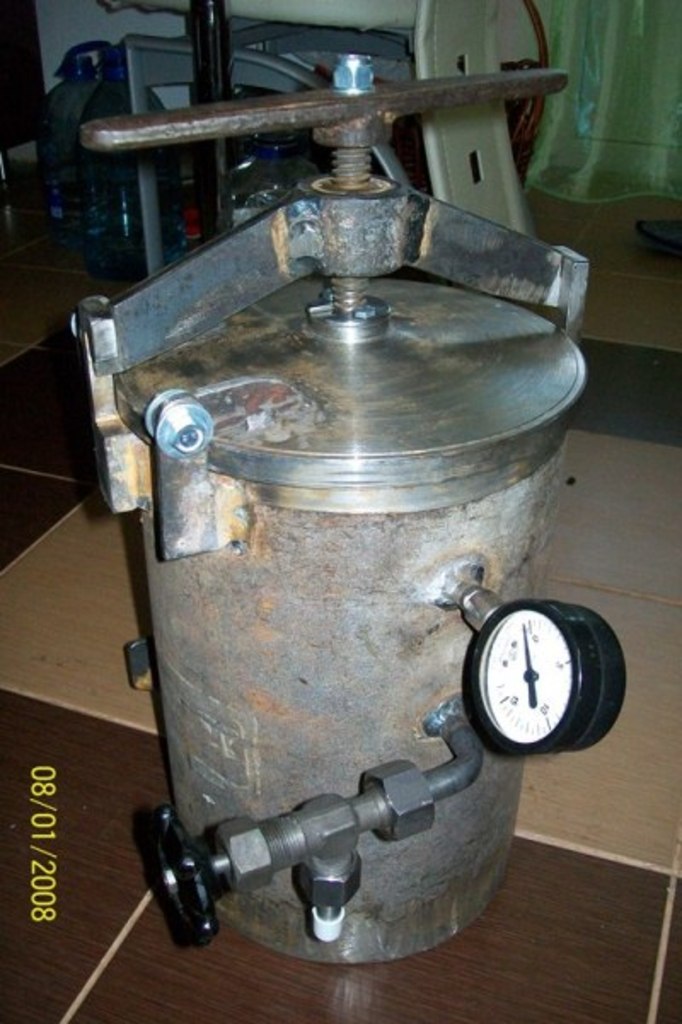

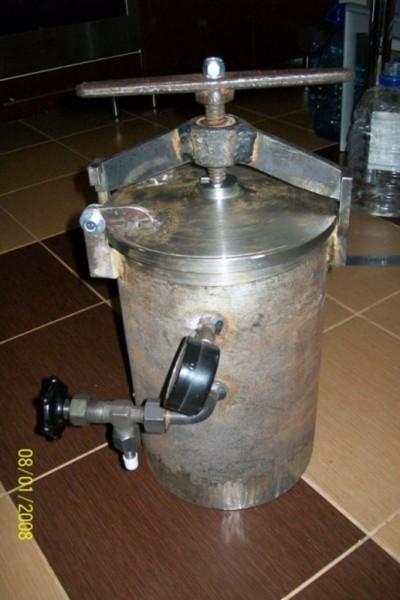

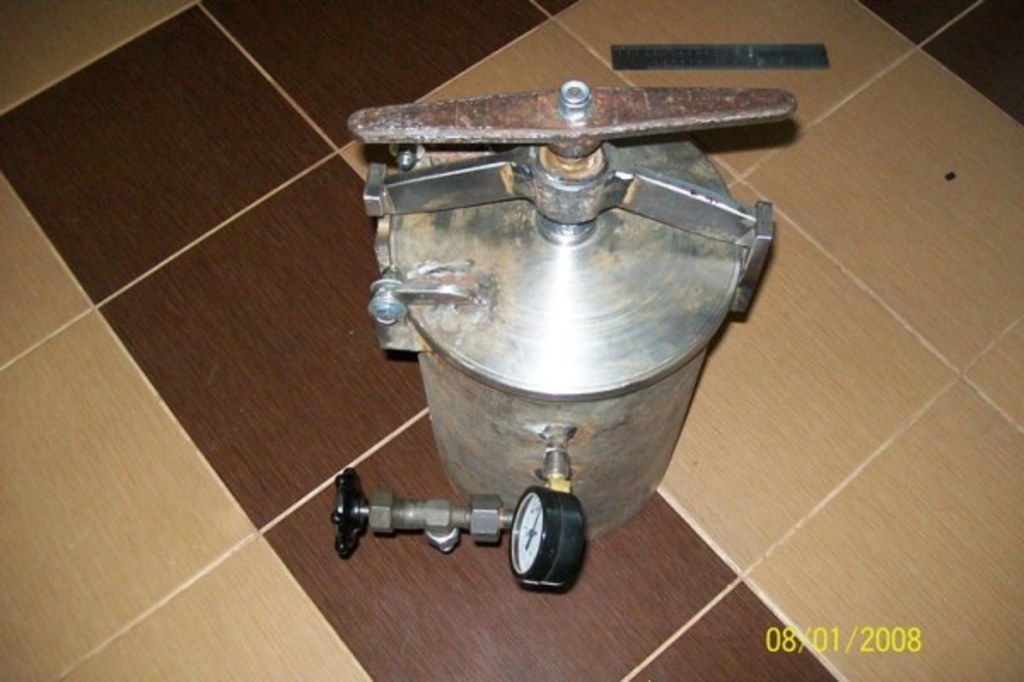

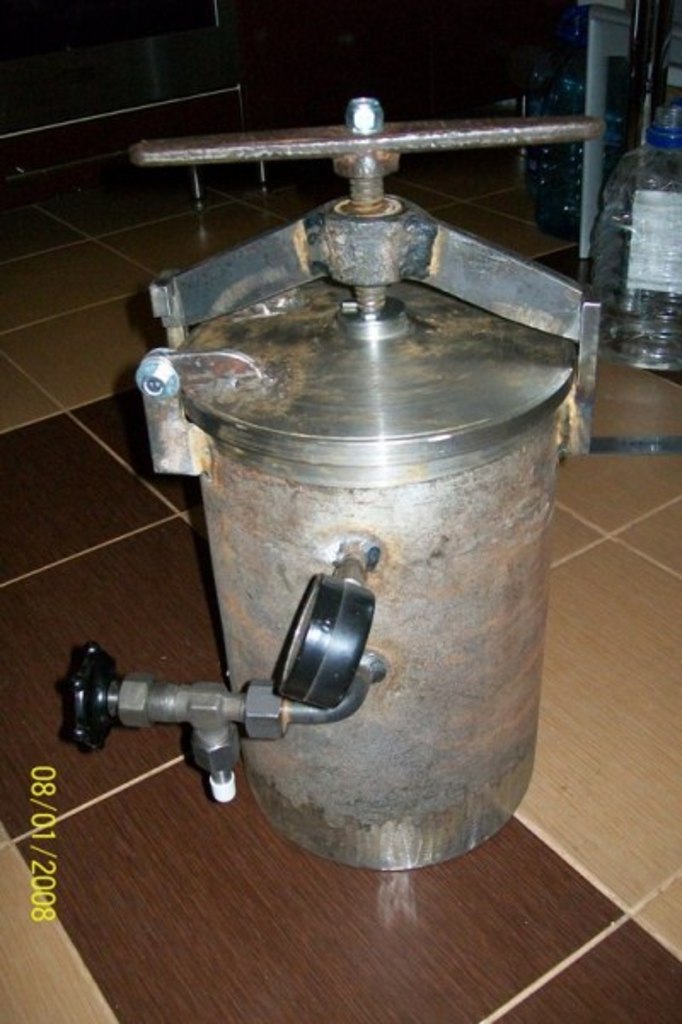

Покажу свою приблуду (уже хвастал ранее). Заказывал у мужиков на заводе. Работает уже 1,5 года, нареканий нет. Высота 300 мм, диаметр 200 мм. Рабочее давление - до 6 атм. Толщина стенки примерно 20 мм, толщина крышки - 20 мм примерно.

_________________
Там где ты ничего не можешь, там ты ничего не должен хотеть.

BVM!

А между 5 и 6 Атм. есть резкий рост качества отливок на эпоксидке (или другой смоле)?
До 5 дохожу. До 6 не пробовал.

Вообще давлю обычно 3-4 атм.

_________________
Там где ты ничего не можешь, там ты ничего не должен хотеть.

BVM Сейчас собираюсь сварить бочку как у Вас. Можно попросить сделать фото со снятой крышкой и как крепится винтовой пресс? Днище плоское? Крышка на петлях сделана для удобства или для точного позиционирования прокладки или какая другая мысль?

Поделитесь впечатлениями? Как крышки закрываются? Удобно работать? Сгодятся для смолы с рабочим временем 1-2 минуты?

Да нормально. Что там 2 минуты - гидроспан успеваю давить (кто понимает) с временем 20 секунд.
Конечно, нужна некая тренировка, отточенный алгоритм действий.

Понятно, что бак 10л наполнится быстрее, чем 20.

Сделано из цельной трубы, поэтому швы только на днище. Дно плоское. Крышка с пазом под прокладку и для лучшей стыковки с стенками бака. Трубу спецом искали такую, крышку точили под нее уже. Крышка сделана на болтах, чтобы быстро закрывать. Винт в крышке "плавает" свободно, сделано небольшое устройство, чтобы не вывалился. Держится только за счет "коромысла", (в нем резьба).
Крышку снимать не буду, не рассчитано на это.

_________________
Там где ты ничего не можешь, там ты ничего не должен хотеть.

Понял, спасибо.

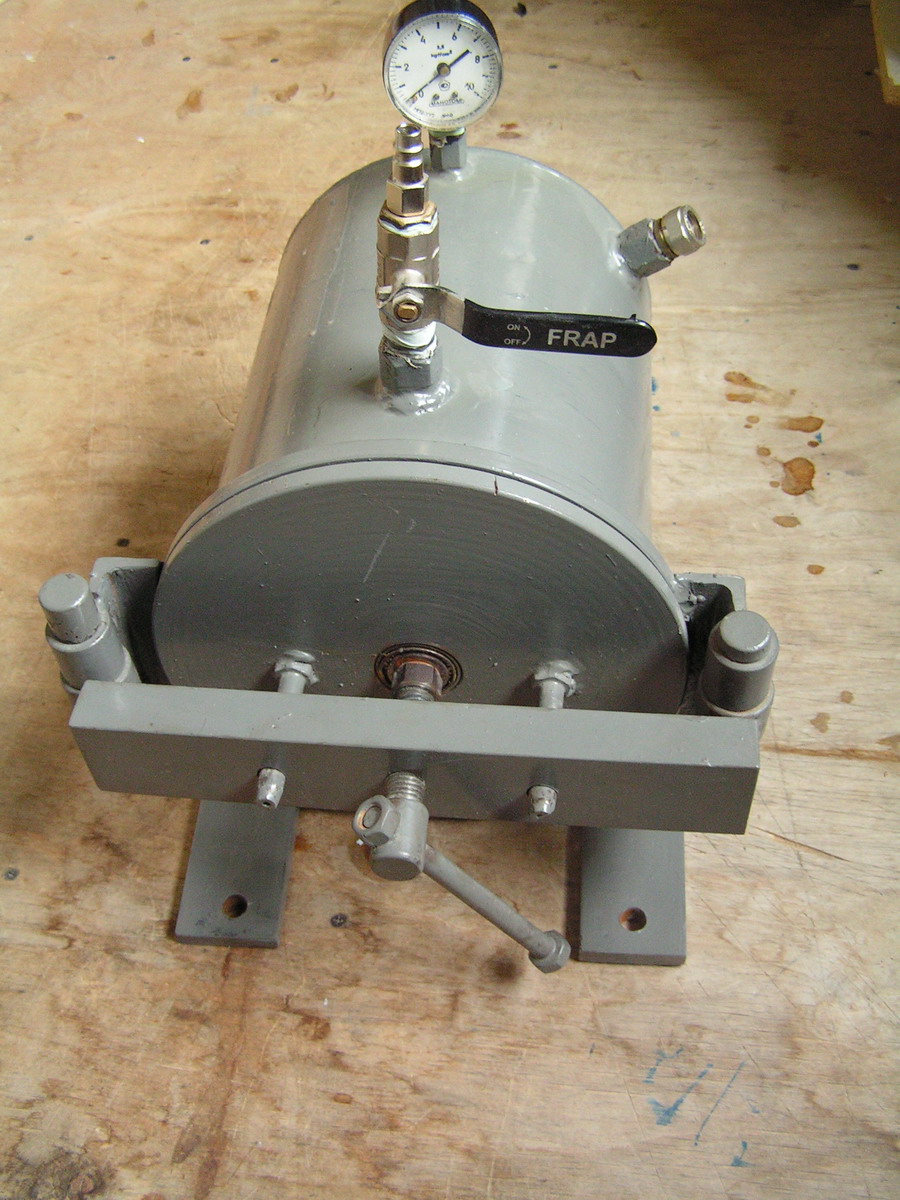

Раз пошла такая пьянка я тоже покажу. Делал мой хороший друг, по моим эскизам. Корпус половина ресивера от камаза. С приваренным силовым кольцом толщиной 10мм. В кольце проточка под резиновое кольцо уплотнения. Крышка точеная толщина 20 мм., подвижная, для более полного смыкания при зажатии, на двух штырях - направляющих, проходящих сквозь запорную перекладину. Прижим крышки винтом через опорный подшипник, с упором на перекладину. Один конец перекладины на петле, второй на штырьевом запоре. Установлен манометр, быстросъем с краном, вход для лепездричества (планирую подогрев). При накачивании 8 атмосфер, за сутки падение давления на 0.2 ат, т.е до 7.8 ат. Рабочее давление будет 4 атмосферы.
Сори, аппарат немного застоялся, оттого неухожен.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Здорово, огромное спасибище за фото отчет.

[quote="Уокер"]Раз пошла такая пьянка я тоже покажу. Делал мой хороший друг, по моим эскизам.




О как! Шыкарно! Я, кстати, тоже добиваю себе. Конструкция практически такая же. Доварю, сниму, потестю, и похвастаюсь.
-------------------------------------------------------------------------------------------
Доварил.

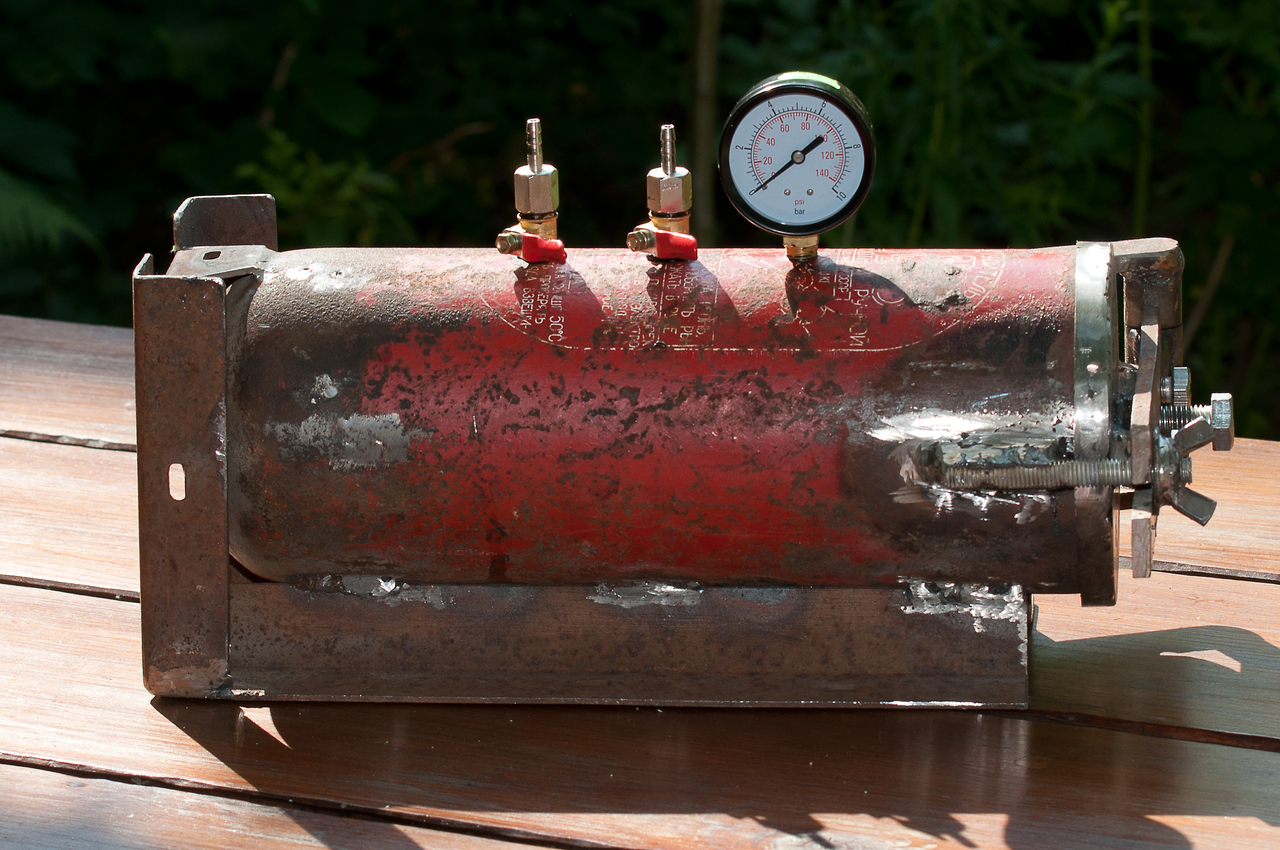

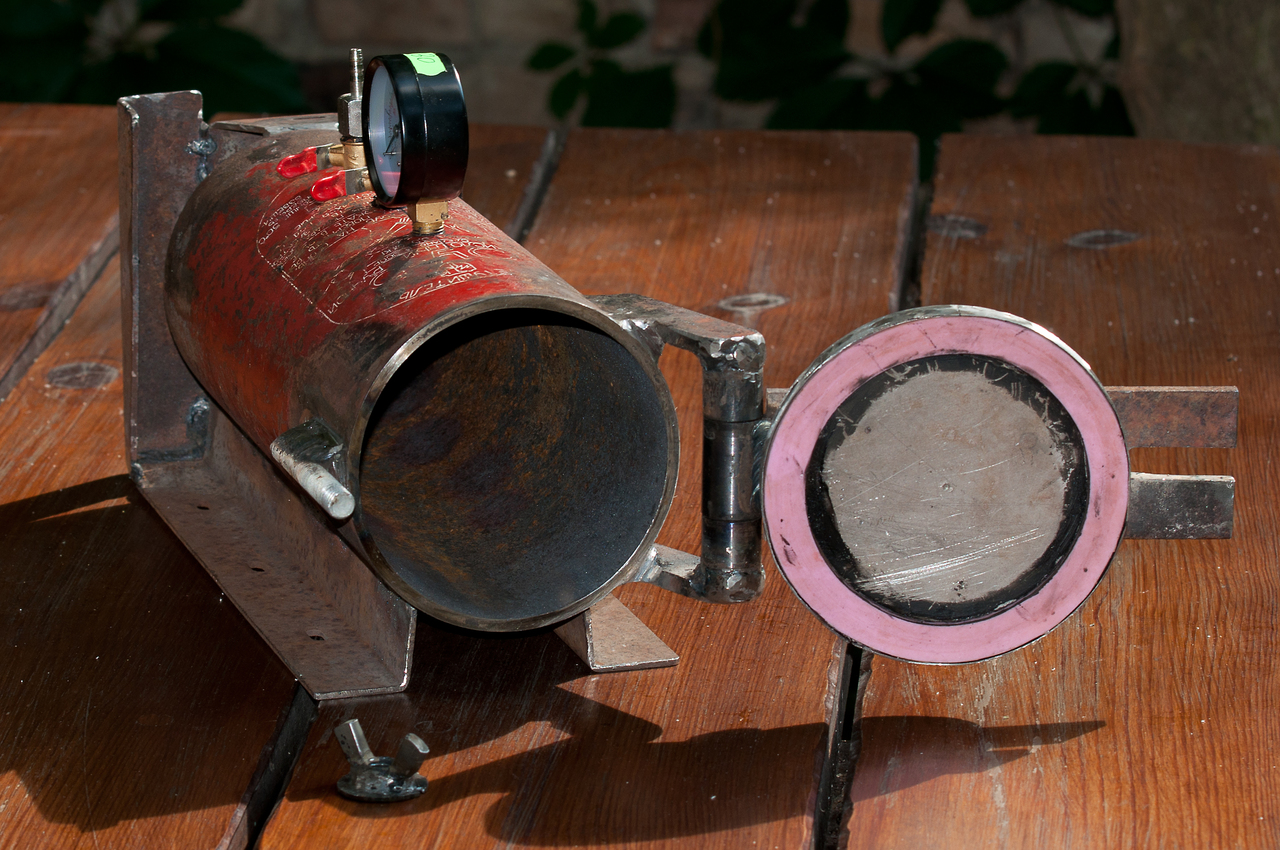

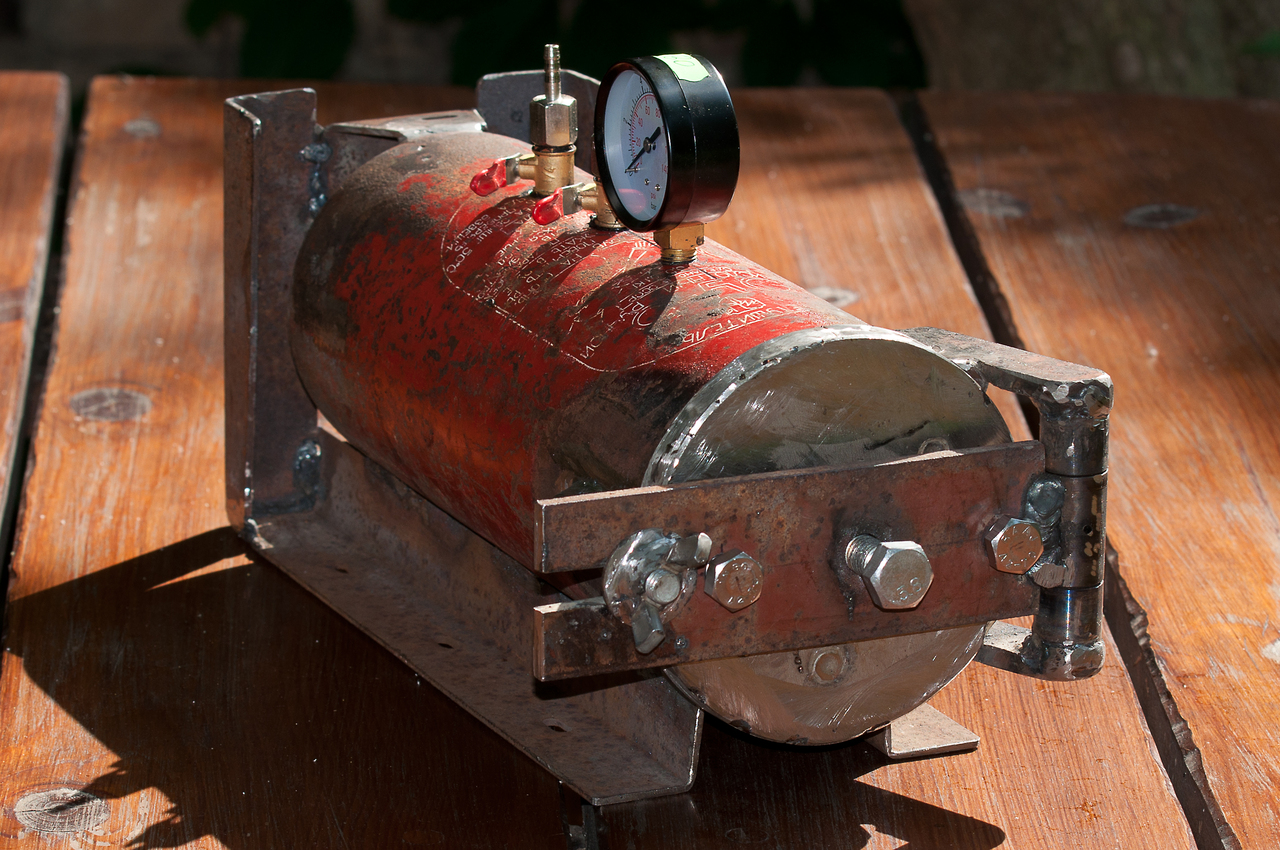

Протестировал на 4 атм. Все фурычит. на внешний вид не обращайте внимания - это проба пера, так сказать. На черметшайтанбазаре нарыл старый соведский огнегаситель, по весу понял, что вешш в хозяйстве особо нужная будет. Толщина стенки 6мм. Крышку выкопал из земли, при посадке абрикоса. Она оказазась из нержавки и тютелька в тютельку подошла на роль крышки. Конструкцию использовал выдраную с этого форума
(помоему Муса выкладывал), только запорную петлю не получилось сделать, когда ковал, обжег приятно пальцы, расстроился, и, используя идеоматические мантры, приварил к корпусу. Нарезал резьбу и всобачил два крана и манометер. Кран один, сабака, после 6 атмосферов начинает шипеть, как кот. Ну, мне более 4х не нать, то. Прокладку отлил из ММ30 - ну ошень кароший резина! Вот както так.

А чо, уверен этот девайс надежнее скороварки. Но мне не нравится что фиксирующий болт , с барашком который, работает на разрыв. Хреново это. По резьбе если трещина невидимая пойдет, выстрел крышкой это всего лишь вопрос времени. Вот если бы он работал на срез было бы много надежнее.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Согласен,Муса. Но твой девайс увидел когда ужо все сварил. Если найду путящую петлю, то обязательно переварю, потому как и скорость запирания в твоем варианте горрраздо быстрей. Тама только один нюанс, уж больно хорошо нужно будет обварить.

Шов там самый обычный. Площадь правда хорошая и разрушение по шву не грозит. Главное в таком изделии чтобы не было ослабленных или напряженных деталей под нагрузкой. В твоем случае, резьба как раз сильно ослабляет запорный узел. Какой-то скрытый дефект в структуре металла или напряжение вдоль резьбы и оторвет, рано или поздно оторвет. Скорость запирания действительно быстрая. Подвижная крышка этому способствует сильно. Она запирается идеально без перекосов и смещения. А запорный палец работающий на срез гарантированно выдержит кратную перегрузку. При испытаниях накачивали до 10 атмосфер, уплотение больше не выдерживает, работает как предохранительный клапан. Резинка не приклеена а просто вставлена в кольцевую проточку. Ее вытягивает далением и происходит сброс давления. ну оно мне в принципе такое давление и не нужно. В техописании клиркаста 4.2 атм. рабочее давление. Это для такой камеры существенно меньше номинала.
