Кстати изображенный бак на фото не подойдеть... у него отверстие для заливки краски сантиметров 5 в диаметре круглая крышечка... какую форму туда получится всунуть и высунуть?

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Леонард фон Браун писал

Что-то рассчитать не получается.
Диаметр 130 мм, высота 200 мм.

_________________
Там где ты ничего не можешь, там ты ничего не должен хотеть.

Примерно 4л.

Попробую я рассчитать: 130х200 мм = 13х20см! Вывод: Камера небольшого размера! Видимо твой компрессор быстро успевает и без ресивера?

С ресивером можно использовать малошумный, менее производительный насос, например автомобильный компрессор? Многие из них 7Атм и больше качают. Шатун где-то ссылку давал.

Я всё не мог понять, сколько у этого бака "барашков"? На фото нет ни одного… А, ларчик просто открывался…

Насчёт запаса я с тобой, Муса-Уокер, полностью согласен. Желательно его иметь с избытком. Например, если рабочее давление 5Атм, то максимальное должно быть 10. Со скороварками я бы вообще не стал рисковать… Боюсь пасть смертью храбрых…

Помню в детстве, слесаря в подъезде трубы варили… Карбид, видимо, попался термоядерный… Бак рванул! Так двери нашей квартиры и соседей разнесло в щепки! Одного бедолагу не то насмерть убило, не то сильно контузило…

Конечно, не всё так фатально, шансы на спасение есть, если технику безопасности строго соблюдать!

_________________
Не всегда с наскока получается наскочить... Проблемы были, есть и будут, независимо от того, какую смолу ты льёшь, каким способом и в какие формы.

Объем цилиндра равен пи эр квадрат помноженный на высоту 3,5325 литра получается.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

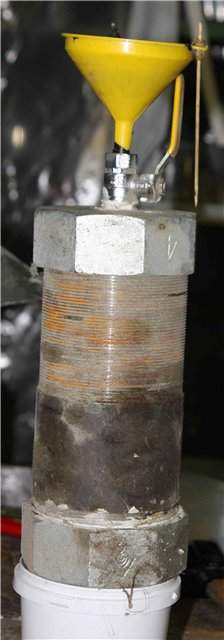

Года 2 назад сочинял маленькую камеру для маленьких деталей. Потом понял что камера уж слишком маленькая для меня... Внутренний диаметр трубы 105 мм

Сверху воронка, заливаем в вакууме по технологии Фонбрауна. Воронку выдергиваем, шаровик закрываем и даем давление (патрубки снизу, их не видно)

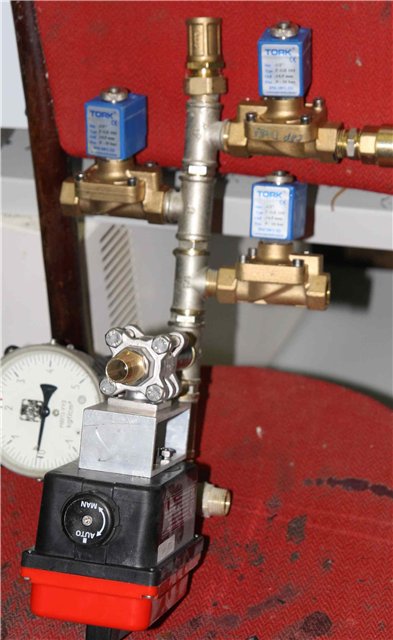

Для бурбуляторной камеры вот сварганилгазораспределительный узел на вакуум-давление

Мама дорогая! Вот это "чудо – юдо"… Идея интересная. Ресивер у Вас на 350 литров. К нему можно подключить несколько камер давления или других устройств. Или тот же ресивер использовать как вакуумный.

Вы уже пробовали "Газораспределительный узел Маффа" в работе? Управляете клапанами с компьютера?

_________________
Не всегда с наскока получается наскочить... Проблемы были, есть и будут, независимо от того, какую смолу ты льёшь, каким способом и в какие формы.

с таким ресивером можно много чего делать, пульверизатор очень мягко работает перепадов давления не сказывается. Вакуумный ресивер это ересь.... чем меньше балластные объемы между камерой и вакуумнасосом тем лучше.

Газораспределитьель пока не испробовал. Затормозилось дело... контроллер вот такой купил но его со всеми расширениями едва на 1 аппарат хватает


Ротационную машину хочу быстрей сделать.. Купленный пром.контроллер пойдет на управление приводами. По мощности на рабочий орган можно будет большую вак.камеру повесить.
В общем игрушки куплены, собрать и запустить времени не хватает.

2maff
Дядь,а это как,ротационная машина?По отдельности слова мну понятные,а вкупе,и применительно к контексту топика, заставляют чесать репу.
Газораспределительная система,тоже была в смелых задумках,но отложилась,чёрти на какой ящик...

_________________
We shall dive down through black abysses...and in that lair of the Deep Ones we shall dwell amidst wonder and glory forever...H.P.Lovecraft

ссылку на огромную рото машину, которая делает большие баки из полиэтилена давал. http://www.anion-msk.ru/technology/rotomolding/
Я делаю поменьше, деталь будет примерно как бюст человека, в общем на рабочем органе вес формы с нагревателями до 300 кг может быть (валы, подшипники из конструктивных соображений такими получились) в натуре конечно гораздо меньше.
Фишка в том, что такие детали я видел только из непрозрачного полиэтилена, а я хочу делать из прозрачного поликарбоната. Его по технологии вакуумируют. Отсюда крутящаяся по 2 осям байда с вак. камерой на конце

В контексте топика "Давление для начинающих", роторную машину, с вакуумной камерой на конце, понять невозможно…

Имеет смысл открыть новый топик " Ротационное литьё. Для начинающих"!

_________________
Не всегда с наскока получается наскочить... Проблемы были, есть и будут, независимо от того, какую смолу ты льёшь, каким способом и в какие формы.

Mamma mia!
Я полагаю,исходя из цифры.что форма метеллическая,или таки в соответствии с первоначальным замыслом-из пластега?

_________________
We shall dive down through black abysses...and in that lair of the Deep Ones we shall dwell amidst wonder and glory forever...H.P.Lovecraft

Фигурки в масштабе 1:1

К слову пришлось. Плодить новые темы на одно два сообщения.. Беседующих и так немного

Форма силиконовая. А грузоподъемность - ну так получилось. Несущий подшипник получается 209 серии не меньше с соответствующей допустимой нагрузкой, а все остальное гулять так гулять тем более что пара лишних кг углеродистой стали на цену девайса повлияют минимально.

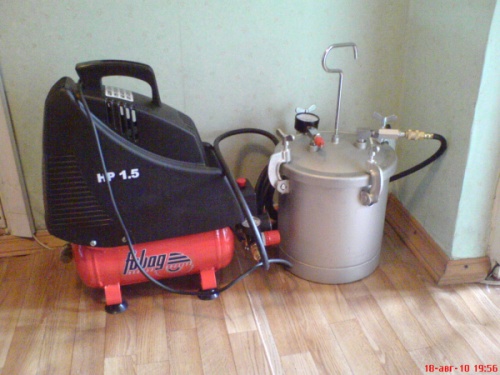

Приобрёл сей комплект. Рекомендую начинающим работать с давлением. Компресор до 8 атм. Бак на 10 литров до 6 атм.
Да один барашек лучше, но начинающий врядли станет сразу работать с быстрыми смолами, а с опытом и 4 барашка сможет быстро закрутить Весь набор обошёлся в 10 косарей. Ано канеш скороварка дешевле, но здоровье дороже
