Возникла необходимость отлить оправы для очков из полиуретана. Полиуретан Уникаст10 и Уникаст75 с красителем. Мастер-модель из дерева. Размеры 150х60мм толщина 5мм.
Пробы отливал в открытую форму из силикона. Пришлось купить вакуум-насос и соорудить вакуумный стол и вакуумную муфту от канализации 160мм, а также термостат из электродуховки. Вакуумную камеру еще не закончил.
Пузырьки в массе вроде бы победил. 1-2 мелких пузырька бывают только снизу в месте контакта ПУ с формой - думаю от того что смола их накрывает при литье и им некуда деваться.
Встал вопрос как сделать закрытую форму для литья: 1) куда вставить литник и где сделать выпоры,
2) форму ложить плашмя горизонтально или ставить вертикально, если ставить вертикально то на короткую сторону или на длинную сторону.

_________________
Дочкам всегда говорил : если появится жених-изобретатель с серьезными намерениями - гоните его в шею! Это потерянные для семьи люди (из личного опыта).

Вот так. Между литником и деталью форму разрезать. Деталь слегка наклонить. Вертикальные питатели 2х2 мм. Литник по объему как сама деталь.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Уокер спасибо! А выпоры где делать надо и какого размера?

_________________
Дочкам всегда говорил : если появится жених-изобретатель с серьезными намерениями - гоните его в шею! Это потерянные для семьи люди (из личного опыта).

Выпоры не нужны. Будете лить в односоставную разрезную форму-чулок.

Эту конструкцию с литником и деталью, нужно установить на площадке, например из розового строительного пенопласта, как я делаю, размерами: по длине детали, шириной 20 мм и высотой 20 мм. Это будущий резерв в форме, необходимый для расширения смолы, чтоб при закипании в вакууме она не выливалась из формы.

Далее ставите вокруг всего этого безобразия, опалубку, высотой выше детали где-то на половину,(например из гофрокартона, вспененного ПВХ и т.п.) и заливаете силикон.
Силикон предварительно дегазируете минуты 3-4, заливаете в форму половину требуемого объема, дегазируете силикон еще раз в опалубке, потом доливаете сверху до заполнения. Толщина силикона в любом месте минимум 10 мм от детали. Можно больше, если жаба не душит. Меньше будет смещений.

После того как силикон схватится, разбираете опалубку, вынимаете резерв из пенопласта, аккуратно отламываете литник и режете силикон между столбиками а также внутри окошек оправы. Резать надо мелкими частыми резами, как можно грубее. Форма потом будет лучше смыкаться.
Получаете готовую форму.
Силикон тверже 20 Шор будет сложнее резать, из-за того что ее труднее раздвинуть, но такая форма выдержит больше отливок.

Саму мастер-модель, надо обязательно покрыть автомобильным грунтом из баллончика в несколько слоев и тщательно ошкурить и ошлифовать, чтоб силикон намертво не прилепился, надо все поры в дереве забить грунтом. Литник можно сделать из полистирола, ПВХ и т.д. слепить из пластилина в конце концов. Только проверьте предварительно, не все пластилины дружат с силиконами.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

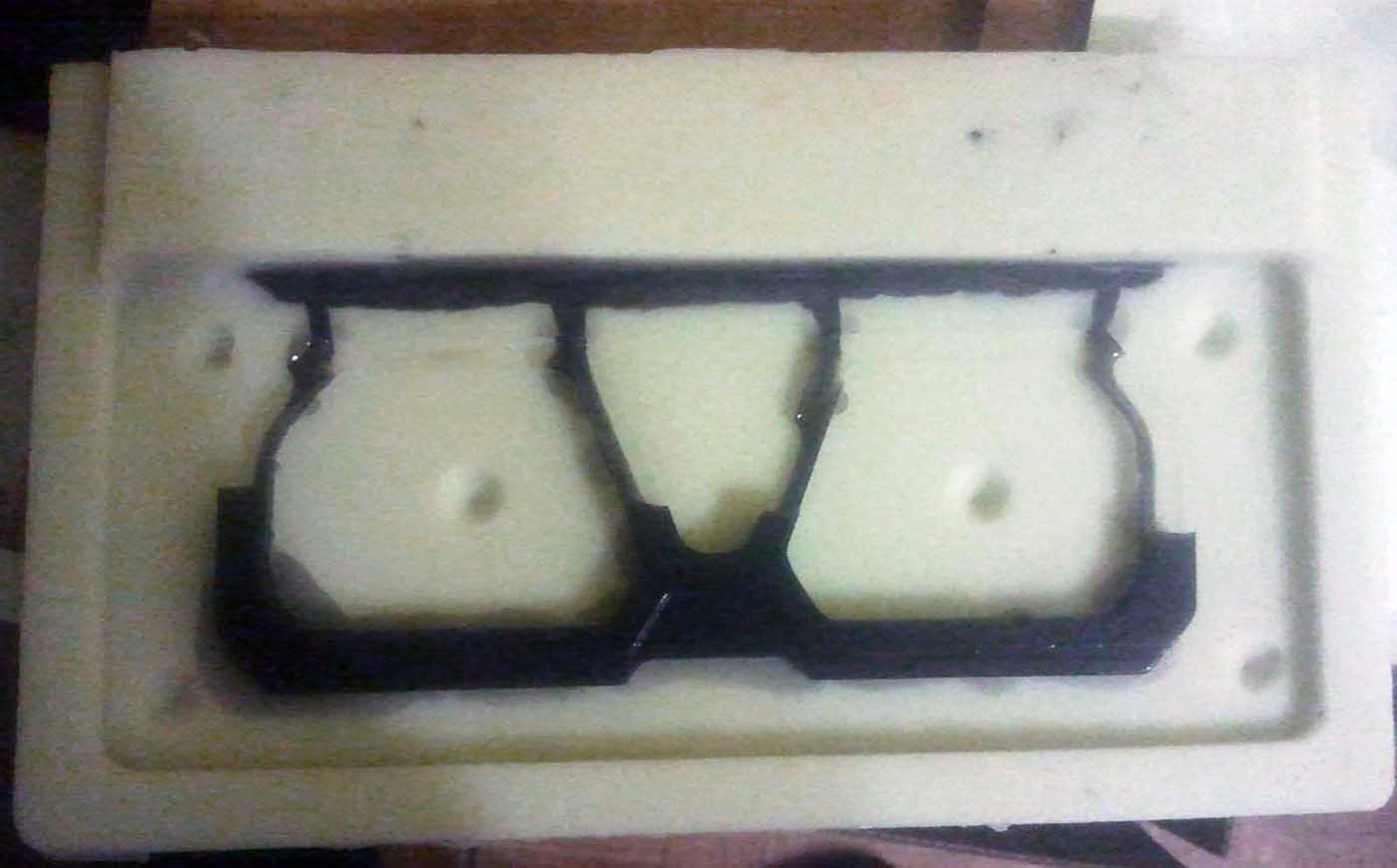

Потому как открытая форма была, решил добавить крышку на эту форму с литником. Получается что все таки выпоры нужны. Но куда их вставить и куда отводить? Или добавлять давление - лить через высокую трубку и вход смолы делать снизу чтобы воздух из формы выходил через нарисованный на фото Уокера литник?
И может форму надо ставить вертикально?

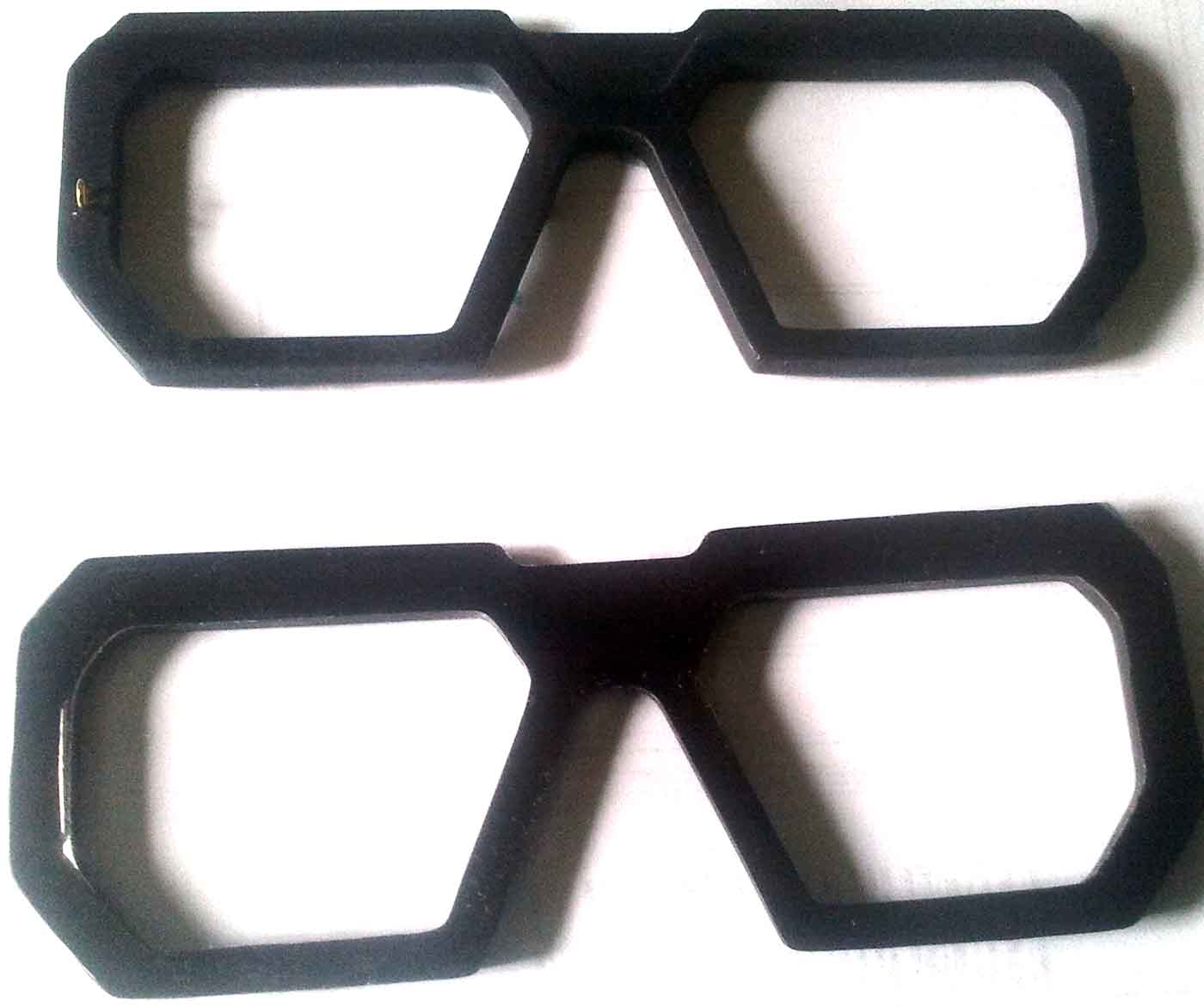

Плюс по нижнему ребру оправы есть 2 пузырька не от пузырей в смоле, а от самой формы.

_________________
Дочкам всегда говорил : если появится жених-изобретатель с серьезными намерениями - гоните его в шею! Это потерянные для семьи люди (из личного опыта).

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Ну и какого, извините, хера я тут изголялся, рисовал в 3D, как прикрепить литник, пятнадцать минут сочинял текст, чтоб было доступно для понимания, если ничего из того что нарисовано и написано, не сделано?

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Уокер прости, дорогой - пытался использовать открытую форму ту что была и остаток силикона. Канавки нарезал уже после литья. Ща заказал силикон и буду ваять как ты писал из другого силикона. Потому как дешевый силикон разрезать там, где дырки для стекол, по плоскости не получается - надо сильно изогнуть и он ломается. Поэтому пришлось заказать силикон подороже.
Литник и каналы лепил из пластилина (понял, что надо опять посетить детсад для практики).
Из непоняток создания формы как расположить мастер-модель в пространстве чтобы всё было подвешено, но зафиксировано - на навазелиненую поверхность ничего не клеится.
А то что сделано какой - пришлось через это пройти чтобы увидеть что и куда льется.
Попутно из остатков того дешевого силикона отлил форму для зубчатого шкива XL - c открытыми формами проблем нет!
Понял , что усадка есть и она ощутима.

_________________
Дочкам всегда говорил : если появится жених-изобретатель с серьезными намерениями - гоните его в шею! Это потерянные для семьи люди (из личного опыта).

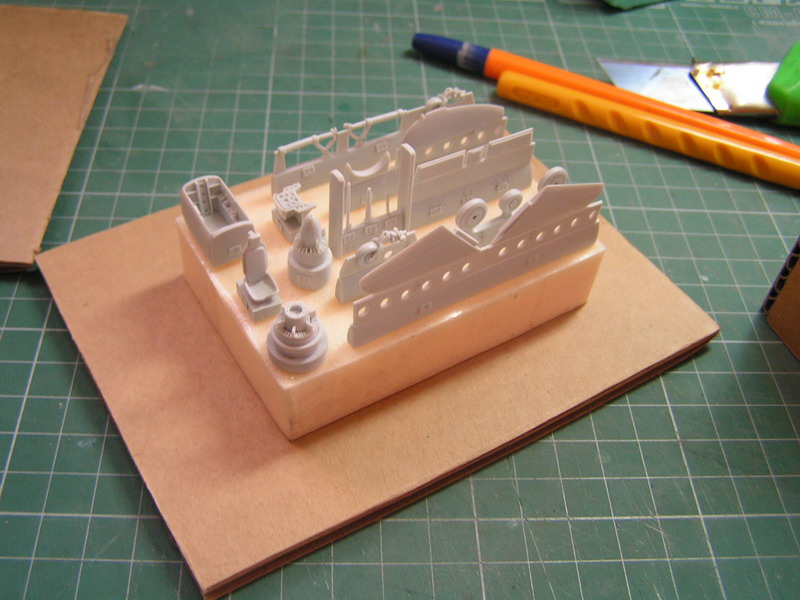

А не надо вазелинить ничего. Сделайте литник и столбики из твердого материала. На подставку из пенопласта приклейте двусторонний скотч с обоих сторон. На него и будете ставить всю конструкцию. Липкости скотча хватит чтоб удержать и отделить потом нет проблем. Торцы пенопласта заклейте бумажным скотчем. Примерно вот так.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Потом ставите опалубку вот так. Не забывайте про зазор между опалубкой и пенопластом. 5 мм со всех сторон хватит . Стыки опалубки заливаете термоклеем из пистолета. Чтоб силикон нигде не протек.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Потом заливаете силикон. Дожидаетесь когда он схватится. Разнимаете опалубку. Убираете литник, режете форму. В итоге получается что-то такое. С местом для расширения смолы. Для чего собственно нужна подставка из пенопласта.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Уважаемый Уокер! Спасибо, очень наглядно - многое прояснилось. Сколько ни изучаю форум - все удивляюсь вашему терпению и опыту!
Проясните тогда еще один вопрос. На фото красным отмечены окна по типу как на моих очках. Толщина детали вашей еще меньше чем у моих очков. Как вы разрезаете форму чтобы получились такие окна?
И если не затруднит, еще один вопрос: от чего зависит жесткость ПУ? Никак не определю по какой причине одно и тоже изделие то жестче на изгиб, то мягче. Параметры , которые не изменяются - ПУ Уникаст10 с заданным соотношением 100/60 + 2 капли красителя для пластика на 20-30г смеси.
Параметр изменяемый - температура смеси и температура формы. Влияет ли на жесткость отклонение в количестве компонента В ? Мне нужна бОльшая жесткость.

_________________
Дочкам всегда говорил : если появится жених-изобретатель с серьезными намерениями - гоните его в шею! Это потерянные для семьи люди (из личного опыта).

Толщина этой детали 1.5 мм в диаметре в самом толстом месте.
Оттягиваете край формы и режете перемычки между столбиками, по центру. Секрета тут нет никакого, начнете резать быстро сообразите. Нож нужен острый и длинный. Типа такого.

https://www.pontodasartes.com/fotos/pro ... b1813a.jpg

При соотношении 100/60 крайне сложно соблюсти точную пропорцию. Очень неудачное соотношение. Где-то все таки что-то гульнет. Потому и разница в жесткости.

Нужна большая жесткость, подбирайте другую жижу с нужными характеристиками. Благо их сейчас 100500 разных. Причем с гораздо более удобной пропорцией 1:1.

_________________
Все написанное, ИМХО. (Имею мнение, хрен оспорите).

Сделал форму и попробовал отлить. Уникаст10 не получился пока - наверно не быстро залил, пузыри из киселя не смогли выйти.
Уникаст 75 первый тоже не очень. В нем надо следить за осадком в смоле, если есть то размешивание не помогает - только греть в бане.
Второй раз после прогрева уже получше. После заливки ставил в вакуум камеру. Полимеризация в термостате на 60 град.
Силикона на форму слишком много вбухал - почти 1кг ушло.
Вынимать готовое тяжело из формы - только вдвоем и плоскогубцами.
Облоя много - не сжал форму при заливке. Не убирал чтобы было видно как что пролилось.
