На сей раз наш разговор коснется лошади. Даже не всей лошади сразу, а только ее задней ноги. Пока что задней.

Итак, моем руки и прошу к столу!

Перед тем, как мы доберемся до мышечного рельефа нам стоит уяснить для себя, к чему и в каких местах эти мышцы крепятся. А крепятся они к костям, посему в первой части нашей программы пойдет устройство костей задней конечности.

Я постараюсь давать только минимально нужную информацию и постараюсь ее не слишком усложнять. Если кому будут непонятны какие-то вещи, термины или какие-то ругательства, прошу спрашивать не стесняясь. Также прошу встревать, ежели вам кажется, что изложение слишком непонятное, или, наоборот, слишком сокращенное.

Вдобавок я не расчитываю на то, что все вместе со мной станут заниматься изготовлением костяка лошади. Это, конечно, полезно, но вовсе необязательно. То есть ежели кому придет в голову изготовить для себя этакое анатомическое пособие, чтобы всегда было под рукой - он поимеет наивысшую пользу от этого занятия. Тот же, кто внимательно разберется со всем материалом, надеюь, также получит достаточно представления о теме нашего занятия.

И последнее. То, что я сейчас буду демонстрировать - не является миниатюрной скульптурой и так же не очень может называться анатомическим препаратом. Это - довольно упрощенная схема, призванная дать понятие об устройстве задней конечности. Поэтому на ее художественные достоинства или недостатки прошу много внимания не обращать.

Итак, бросим беглый взгляд на свободную заднюю конечность лошади.

Куча костей... Рассматриая структуру скелета нам поможет метод сравнения или сравнительной анатомии. С кем сравнивать? Да конечно же - с человеком, благо человечью анатомию мы все достаточно неплохо знаем, да и человек у нас всегда под рукой. Так суть сего трепа заключается в том, то костное устройство всех позвоночных имеет в себе очень много общего. То есть изучив костяк человека, а затем лошади нам будет уже очень несложно понять, как устроен бегемот, заяц или лягушка.

Ну, ближе к делу, друзья мои!

1. Бедренная кость (Femur, Femor)

2. Большая берцовая кость (Tibia)

3. Кости заплюсны (Tarsus)

4. Кости плюсны или просто плюсна (Metatarsus)

Далее следуют три кости, являющиеся фалангами пальца:

5. Путовая кость

6. Венечная кость

7. Копытовидная

Не хватает на этой схеме только кости надколенника (Patella) таза и собственно копыта.

...И сразу же для сравнения посмотрим на нижнюю конечность. Что мы видим: да собственно все те же части - бедро, берцовые кости, заплюсну, плюсну, фаланги.

Форма и размеры, согласен, другие. Да и палец у лошади, можно сказать, что всего один. Да и бегает она на ногтях. Да, да, рожденное бегать животное бегает на ногте единственного пальца! И еще как бегает!

Теперь посмотрим на бедренную кость:

Лвая бедренная кость (слева направо) с латеральной строны, с верхнелатеральной стороны, сзади. Второй ряд: с медиальной стороны, спереди.

Цифрами обозначены: 1 - головка тазобедренного сустава (caput femoris, head of femor) 2- большой вертел (trochanter major) 3 - латеральный мыщелок (condylus lateralis, lateral condyle) 4 - наружный вертел (external trochanter) 5 - малый вертел (trochanter minor) 6- медиальный мыщелок (condylus medialis, medial condyle)

И сразу же для сравнения - бедренная кость человека:

Итак вы видите, что несмотря на разницу в размерах, форме, толщине, кость имеет точно те же основные элементы (за исключением наружного вертела, которого мы не видим на бедренной кости человека). Обратите также внимание, на то, какой изгиб кзади-книзу имеют мыщелки и где находятся суставные поверхности. У человека мы тоже видим такой изгиб, но он выражен гораздо меньше.

Встречный вопрос: а для чего нам все это надо и надо ли?

Для сего все эти ругачие слова по латыни?

Ответ такой: если мы собираемся изучить мышечное строение, то необходимо знать в точности, куда какие мышцы крепятся и как они идут. А крепятся мышцы к костям и в строго определенных местах. А места эти для удобства юзера имеют свои названия. Поэтому - сами понимаете....

А во вторых - уловив еще одну идею этого урока - вы без труда узнаете бедренную кость многих других животных

Спускаемся вниз по ноге.

Берцовая кость и заплюсна

Три вида (слева направо) спереди, латеральный и медиальный.

Цифрами обозначены: 1- большая берцовая кость (Tibia) 2 - бугристость большой берцовой кости (tibial tuberosity), 3 - латеральная лодыжка (lateral malleolus), 4 - малая берцовая кость(Fibula), 5 - пяточная кость (calcaneus) 6, 7, 8 - кости заплюсны tarsal bones(не важно, в данном случае, что они называются таранная, кубическая, ладьевидная и т.д.) 9 - медиальная лодыжка (medial malleolus) 10 - заплюсневой или скакательный сустав, у человека он бы именовался голеностопным

Все очень похоже на то, как у человека, даже латеральная лодыжка расположена ниже медиальной. Единственное существенное отличие в том, что малая берцовая кость редуцирована. Почему? А потому, что у человека наличие в голени двух костей позволяет совершать поворот стопы наружу или внутрь. У лошади же наоборот, нога должна стоять четко зафиксированно, неся такую массу да на такой скорости, поэтому не допускается всяких лишних вольностей в суставах.

Опять же обратите внимание на то, в каком месте проходит ось вращения в скаковом суставе и напомню вам, что седующий, более дистальный сустав - между костями заплюсны с плюсневой костью неподвижный. То есть практически как у человека.

Та самая главная и единственная кость, которая несет на себе всю массу лошади - это то, что у нас, людей, является третьим пальцем. Соожмите кисть в кулак. А теперь отогните средний палец... То-то!

А лошадь на нем скачет, между прочим.

Смотрим на картинку:

1 кость плюсны, она же 3-я метатарсальная кость (3-rd metatarsal bone or Cannon Bone) 2- путовая кость, она же проксимальная или первая фаланга (proximal phalanx) 3- венечная кость, она же вторая фаланга (medial phalanx) 4- дистальная фаланга (distal phalanx)

На виде сзади мы видим еще два костных гребня на задне-боковых поверхностях плюсневой кости (8). Это - грифельные кости, как бы сказать - остатки других костей плюсны - второго и четвертого пальцев

И нумером девятым обозначена сезамовидная кость (Sesamoid Bone). Вообще-то их там две, стоящие этакими полушариками , но я для простоты не стал заморачивать. Даже не скажу вам, где можно найти еще одну пару сезамовидных костей. Оно нам не надо.

Суставы - 5 - путовый, 6 - венечный, 7 - не знаю, как называется

Смотрим дальше страшное кино "Купила мама коника"

На сей раз коник восстает из.... то бишь предстает перед нами в виде всего скелета нижней конечности вместе с его поясом. А пояс - это естесственно - таз. У меня есть фотки постройки таза, но я их пожалуй выкладывать не стану - слишком много лишней информации нам не нужно. Про таз скажу и повторю, что в философском смысле слова он также напоминает таз человека. Вот перечитал написанное не так давно: "Тема нашего сегодняшнего урока будет сложна до необычайности: мы будем лепить таз. На первый взгляд таз похож на бабочку. Чего тут сложного? Я отвечу: таз действительно похож на бабочку, но не простую, а такую, которая вначале дней двадцать пила горькую настойку пустырника вместо сладкого нектара. А потом на нее, пьяную, наступила лошадь..." - все это было начертано о человеческом тазе. Про лошадиный я ничего писать не буду. Просто посмотрите сами.

К снимкам есть только комментарии: L - поясничный отдел (не весь, конечно), S - крестцовый отдел позвоночника (как и у человека крестец состоит из 5 сросшихся позвонков. С1-16 - шестнадцать хвостовых позвонков. Доктор при работе над хвостом перевыполнил план и снабдил лошадь 17-ю.

Начал я с того, что заполнил полость таза. Понастоящему в таком виде идет специальная связка, она нас не интересует, поскольку для демонстрации мышц мы будем изучать не все мышцы подряд, а только те, которые образуют рельеф. Да к тому же я по возможности максимально упростил изложение.

Затем начинаю с мышцы, которая называется квадрицепсом бедра (Quadriceps Femori). Квадрицепс, строго говоря - эта не одна четырехголовая мышца, а группа из четырех мышц. Они, каждая прикрепляясь в своем месте обволагивает бедро с трех сторон: медиальной, верхней и латеральной. У человека, ежели помните, тоже имеется квадрицепс. И вот тут мы попадаем в первое открытие: названия мышц человека и лошади практически совершенно одинаковые, во вторых места крепления одноименных мышц будут до известной степени похожими. А вот объемы этих мышц, то есть то, что нас интересует больше всего в скульптуре, будут сильно отличаться. Человеческий квадрицепс - мышца мощная, образующая форму бедра. А у лошади она слегка скругляет абрис бедренной кости, чтобы лишнего не выступало. И наоборот: те мышцы, о которых мы у человека порой упоминали вскользь просто потому, что "их там есть", но они слишком малы, чтобы их лепить, у лошади приобретают мощные объемы и образуют рельеф.

Говоря о квадрицепсе, стоит, забегая вперед сказать, что впоследствии он покроется другими слоями мышц и в лучшем случае мы сможем его обнаружитть, глядя на верхнемедиальную поверхность бедра. Так что может быть, учитывая его небольшой объем и общую скрытость, может и вовсе можно этой мышцей пренебречь. Но помнить о ней необходимо, поэтому в этом уроке она достойно упоминается.

Прежде чем продолжим, позвольте исправить одну неточность.

Те мышцы о которых только что шла речь, правильнее называть не квадрицепсом, а бедренным квадратом - quadratus femoris. В его состав входят: M.rectus femoris (прямая мышца бедра), M.vastus medialis (широкая медиальная), M.vastus lateralis (широкая латеральная) и M.vastus intermedius (широкая промежуточная).

Следующим номером нашей программы - делаю молумембранозную мышцу M.Semimembranosus. Она начинается от последних крестцовых позвонков, первого хвостового и проходит медиальнее седалищных бугров (те самые торчащие назад выступы таза, будто хвост у ласточки), и крепятся к медиальным мыщелкам бедренной и берцовой кости, по дороге к ним присоединяется еще мыщечный пучок, начинающийся от седалищных бугров.

Смотрим на картинку:

Теперь, заглянув в подколенную ямку видим, что у нас там пусто. Есть две боковые стенки, образованные полумембранозной мышцей с одной стороны и широкой латеральной - с другой. Заполним подколенную ямку мышечной массой, постепенно сужающейся и от середины берцовой кости до пяточной продолжающейся нетолстым жгутиком.

Таким образом мы изобразили не одну определенную мышцу, а целых две группы мышц. Перечисление каждой их этих мышц нам ни к чему, мы запросто можем назвать их мышцами задней поверхности голени. Функционально они сгибают коленный сустав, разгибают стопу и сгибают пальцы (то есть три дистальные фаланги).

Переходим на внутреннюю поверхность бедра.

Там послойно идут несколько мышц, которыми мы пренебрегать не станем, поскольку их можно хорошо разглядеть при некоторых движениях, например при разгибании бедра. То есть далеко не всегда у нас будет необходимость тщательно их вылеплять, но все же - пригодится пытливому уму!

Портняжная мышца - M.sartorius ачинается от таза, в данном случае неважно где, поскольку мы не сможем увидеть ее начало, а заканчивается на медиальной поверхности коленного сустава, продолжаясь сухожилием на берцовую кость. Чтобы не запутаться, на снимке обозначены: 1 - бедренный квадрат (широкая медиальная и широкая промежуточная мышца) 2 - полумембранозная мышца 3 - группа мышц задней поверхности голени.

Проходя по краю портняжной мышцы широкой лентой идет нежная мышца M.Gracilis. Такое название она имеет, вероятно потому, что у человека она тоненькая-претоненькая. Ну, а у коника, как видим - это еще тот кусок мясца!

Снова разберемся с обозначениями: 1 - бедренный квадрат, 2 - портняжная мышца, 3 - нежная мышца.

На этом с внутренней поверхностью бедра почти закончили.

Вылезаем из под лошади и перебираемся наверх, на самый что ни на есть круп. Будем делать ягодичные мышцы. Ягодичных мышц, собственно три - малая, средняя и большая - в точности как у человека. Малую мы не видим - она спрятана внутри и красиво обволакивает шейку бедренной кости. Средняя получается самой большой по занимаемой площади. Начинается она опять же от шейки бедренной кости, дальше прикрепляется, скажем так, чтобы не усложнять - к позвонкам, начиная от 3-его крестцового и далее идет вперед в направлении широчайшей мышцы спины. Рассказать трудно, лучше посмотрим на картинки:

Ну и далее поверх нее еще пристроим большую ягодичную мышцу:

Думаю, ход ее совершенно понятен и дополнительных комментариев не требуется.

Теперь видим пространство, образованное границей средней ягодичной мышцы и вехним краем бедра. Оно затянуто специальной перепонкой, именуемой фасцией, а для того, чтобы эта фасция не болталась как уши спаниеля, есть еще мышца именуемая Мышца, натягивающая широкую фасцию - M.Tensor fasciae latae. Она широким таким веером в три пучка расходится книзу от маклока и до бедра.

Во многих случаях при работе над скульптурой вы сможете начинать леписть объемы задней ноги именно с этой мышцы, опуская всякие там квадраты бедра.

Далее идет одна из наиболее рельефных и карсивых мышц на теле лошади - двуглавая мышца бедра (M.Biceps Femori). Она начинается непосредственно за задним краем большой ягодичной мышцы и красиво изгибаясь и расширяясь направляется к берцовой кости, по дороге образуя часто хорошо видимые на теле лошади три мышечных пучка (не всегда видны все три, но иногда, зная где искать, можно разглядеть)

Сегодня я намерен закончить нашу анатомическую штудию.

Смотрим на предпоследнее фото. Мы видим щель между бицепсом бедра и полумембранозной мышцей, через которую проглядывает-белеек кусок кости (седалищный бугор, между прочим). Так вот сейчас и наложим еще одну мышцу, которая эту щель заполнит. Это будет полусухожильная мышца (M.Semitendinosus). Она начинается от последних двух сакральных позвонков, спускается вниз красивой рельефной дугой, покрывает седалищный бугор и далее вниз, переходит на внутреннюю сторону бедра, пересекает полумембранозную и нежную мышцы и цепляется к медиальным мыщелкам.

атем изобразим еще сухожильную перетяжку, идущую из угла между мышцами бедра и мышцами задней поверхности голени по двум сторонам, как бы очерчивая бицепс бедра с одной стороны и полусухожильную мышцу с другой. На снимке ее можно увидеть как тонкую белую полоску, положенную в это вдавление. Получается что-то вроде перетяжек на ручках и ножках младенцев и ангелочков.

Теперь можем отойти подальше и посмотреть на результаты нашей работы:

С тазом и бедром мы благополучно закончили. Все, что нам теперь осталось - это завершить работы на голени. Там идут несколько некрупных мышц и начинаются сухожилия, глубокие и поверхностные в большом количестве.

Для простоты и удобства я не буду рассказывать о каждом из них, а то, что мы делаем будет выглядеть как три маленьких детали:

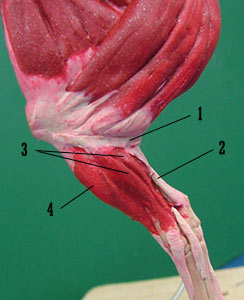

певая - ахиллово сухожилие - идет по задней поверхности голени, покрывает пяточную кость и далее вниз по задней поверхности плюсны идет-спускается пук сухожилий сгибателей пальца.

второе - накладываем два мышечных пучка. Один на латеральную поверхность, второй на передне-латеральную. На снимакх они обозначены цифрами 3 и 4. Каждый из этих пучков включает по две мышцы. В латеральном идут M.Flexor hallucis longus M.Extensor digitorum pedis laterralis. Если я переведу вам их названия, то вы будете долго смеяться. Первая - глубокий сгибатель мизинца (!). Вторая - латеральный разгибатель пальцев стопы. Вот так вот забавно получается, но все эти названия происходят из соответствия названиям человеческих мышц. Функционально они между собой отличаются, судя даже по названию. Одна - сгибатель, вторая - разгибатель. Поэтому далее я чуть-чуть даже показал различие хода их сухожилий - у разгибателя сухожилие постепенно переходит на переднюю поверхность и далее идет вместе с остальными сухожилиями разгибателей, а сухожилие сгибателя мизинца проходит в канавке между 4-й грифельной костью и костью плюсны.

То, что обозначено на снимке цифрой 4 - это две другие мышцы - M.Extensor digitorum longus - длинный разгибатель пальцев и M.Tibialis anterior - передняя большеберцовая мышца. Их сухожилия проходят по передней поверхности пясти.

Если мы посмотрим теперь на медиальную поверхность берцовой кости, то увидим, что она никакими мышцами не покрыта.

Просто посидим и посмотрим, что у нас получилось и вздохнем тихонечно, потому как сегодняшний урок, можно считать завершенным.

Спасибо за внимание!

P.S.: Пока писался весь этот материал по костям и мышцам пришла в мою голову такая светлая идея, что недурно было бы развить всю эту тему практической частью, а именно показать вам то, как можно проанализировать то, что мы видим на снимках.

Обычно ведь мы пользуемся всякими фотографиями для того, чтобы выбрать себе коника получше да покрасивее, смотрим на постановку ног и заодно разглядываем то, как выглядят на нем мышцы.

Так вот я сам не раз сталкивался с такой ситуацией, что пока смотришь на схему мышечного устройства в книжке, все такое безоблачно ясное, хоть сейчас хватайся и лепи, а как только пробуешь что-то понять на фотографии, так сразу же получается какая-то непонятность. Так что и не разберешь, где у этой лошади что, появляются какие-то непонятные наросты, желваки и впадины.

Вот сейчас, собственно, мы и попробуем поучиться рассматривать фото лошадиной ноги, да не просто так, а чтобы понять и узнать то, что мы хотим увидеть.

Для начала берем снимок лошадиной ноги.

Как видите, обычная лошадиная нога, мускулатура на ней не особенно рельефная, что, казалось бы должно усложнять нам работу. Однако - нет. Все будет хорошо.

Первым делом нам нужно найти те точки, по которым мы сможем с легкостью сориентироваться и продолжать мысленно достраивать основные важные для нас части.

Вот вы с легкостью обнаруживаете маклок - выступ гребня тазовой кости, колено, пяточную кость. Если вдобавок присмотреться на игру света и тени на самой задней части, можно определить небольшой костный выступ, который является седалищным бугром. Итак, мы уже имеем четыре точки, которые помогут нам сориентироваться. Их я отметил на снимке стрелочками.

Теперь рассмотрим колено. То, что я отметил стрелкой анатомически соответствует кости надколенника. Зная, как расположен надколенник по отношению к бедренной кости, мы можем представить себе коленный сустав. Надеюсь, моих способностей в области компьютерной графики оказалось достаточно, чтобы схематично его изобразить.

Представив себе коленный сустав мы получаем кучу важной информации. Во-первых мы ясно видим теперь, где находится ось вращения этого сустава. Во-вторых мы знаем месторасположение мыщелков бедреной и берцовой кости, а ведь именно в этих местах прикрепляется куча мышц.

Далее нам надо восстановить второй конец бедренной кости - головку и большой вертел. То, что мы видим месторасположение седалищного бугра нам помогает определить направление хода бедренной кости.

Все остальное мы не видим, разумеется, поскольку большой вертел скрыт под слоем мышц. То, что мы не видим, нам придется себе представить:

Вот и представили. Быть может не со стопроцентной точностью, но все же достаточно правильно указали место тазобедренного сустава. Заодно получили еще одну важную точку для построения модели. И главное - теперь мы имеем все, что нам нужно, чтобы представить себе ход мышц.

Теперь мы можем перейти к собственно, мышцам.

Перво-наперво можем отрисовать бедренный квадрат. У многих лошадей, вы увидите, как его прикрепление к надколеннику ажно прямо нависает потому как в этом месте еще есть и жировая прослоечка и кожа. Так что часто получается очень красивое место.

Во-вторых сектором на крупе лошади покзано место расположение ягодичных мышц. Мы не видим на снимке никаких намеков на разделение ягодичных мышц на среднюю и большую. Но если нам это понадобится на модели, то тоже не будет проблем это представить.

А на следующем снимке я убрал бедренный квадрат, зато обрисовал примерные границы бицепса бедра. Он, как мы уже говорили раьше, красивой расширяющейся дугой "стекает" с крупа и крепится в области латеральных мыщелков бедренной и берцовой кости. Мышца крупная, рельефная, хорошо опознаются ее границы. На многих фото вы сумеете даже увидеть три расходящихся мышечных пучка этой мышцы.

Cзади от его задней граиницы находится полусухожильная мышца. В боковой проекции мы видим ее начало, а конец, как вы помните, ухолит на медиальную, внутреннюю сторону.

Ну и наконец, мышца, натягивающая широкую фасцию. С ней проблем нет, насколько я понимаю.

***
