Вот пожалуй и все об основном устройстве бедренной кости.

Кости голени - это две кости: большая берцовая (Tibia) и малая берцовая кость (Fibula).

Начнем с рассмотрения большой берцовой кости. Тело ее достаточно мощное, почти прямое, если рассматривать ее спереди или сзади, и имеется сильное расширение ее в областях обоих эпифизов, что и формирует её контуры. Если провести вертикальную линию от медиальных мыщелков бедренной кости, то она совпадет и с положением медиальной щиколотки, которая как раз образована большой берцовой кости. По передней поверхности берцовой кости можно видеть, и даже прощупать идущий почти по всей её длине острый край.

На виде сбоку по передней поверхности сразу ниже коленного сустава мы можем прощупать довольно мощную костную выпуклость в месте прикрепления связки надколенника. Таким образом контур передней поверхности всегда получается немного искривленным, вогнутым.

Малая берцовая кость довольно тонкая. Она не несет на себе большой нагрузки, а служит для осуществления поворота голени и стопы кнаружи и внутрь, примерно по тому же принципу, как мы можем поворачивать кисть ладонью кверху или книзу. Малая берцовая кость крепится латерально и позади большой берцовой. Наружная (латеральная) лодыжка образована эпифизом малой берцовой кости и расположена ниже, чем медиальная лодыжка.

Большая берцовая кость - вторая по длине кость после бедренной кости. Где-то я нашел какие-то статистические замеры, в которых говорится, что средняя длина бедреной кости составляет 48 см, а большой берцовой - 37 см. Не буду комментировать эти данные, просто привожу их, как информацию к размышлению, потому как мы сейчас перейдем от понимания общей формы костей нижней конечности к их размерам и попробуем разместить их на нашей схеме-шаблоне.

Если мы берем за основу шаблон, составленный по правилу 8 голов, то, если помните, чуть выше второй от земли линии мы рисовали кружочек, символизирующий место коленного сустава. Если попробовать увеличить и детализировать эту схему, то получается, что верхняя граница коленного сустава - все эти конструкции, расположенные на дистальном эпифизе бедренной кости начинаются на половине высоты между второй и третьей линией. Суставная щель между бедренной костью и большой берцовой расположена посередине между верхним краем коленного сустава и второй линией.

Нижняя граница большой берцовой кости находится на высоте 1/3 отрезка от земли.

Схема, составленная по правилу 8 голов приведена в левой части рисунка.

Но существует и другая "система измерения", которая за основную единицу берет не высоту головы, а ее ширину. Об этом я уже коротенько упоминал выше, после того, как мы рассмотрели устройство таза. По этой схеме (её вы видите в правой части рисунка) наиболее идеальной и близкой к натуральной считается, что общая высота фигуры составляет 11 с половиной единиц, равных ширине головы.

Высота стопы в той и другой схеме одинакова: половина ширины головы равна трети ее высоты. В чем же разница между этими двумя схемами? Разница скрыта в длине голени. На первой схеме длина голени будет чуть больше, чем на второй. Какая же схема будет более правильной анатомически? Ответ: обе! Потому как и на той и на другой схеме мы видим, что длина бедра больше, чем голени, что и является основным для нас критерием правильности и соразмерности.

Положа руку на сердце скажу, что лично мне более натуральной представляется вторая схема, построенная на основании ширины головы. Но ведь дело в том, что все эти "правила голов" на самом деле представляют собой попытку найти математические зависимости пропорций человеческого тела, поэтому для разных тел существует и множество разных правил: и 7 голов, и 8 с половиной и даже 9 голов. Тут стоит понять, что не надо ограничивать себя какой-то одной единой для каждой скульптурной или художественной работы схемой. Их множество дает нам возможность более качественно и разнообразно выразить анатомию нашей модели. Поэтому, если немного посидеть с листом и карандашом, можно продолжить рисовать эти схемы и для всех других правил пропорций.

Рассказывать про устройство стопы - занятие не очень благодарное. С одной стороны о ней можно прочесть две, а то и три лекции только о костях, так и не добравшись до мышц, с другой же стороны - это наиболее страдающая часть от усилий нашего брата-моделиста. Ведь нам главное - сапоги слепить или берцы какие-нибудь, лапти или там чего железное на стопу водрузить,- так чего там мучиться и изучать устройство какой-то стопы?

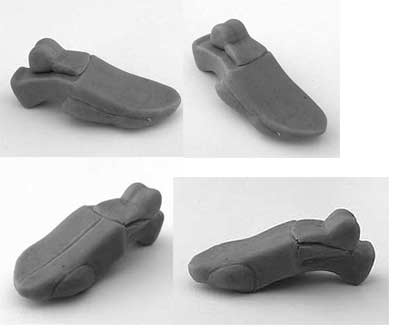

Так что, чтобы не разводить тут долгого рассказа, для начала показываю экспериментальный способ, чтобы понять в общем и целом, как устроена вся костная конструкция стопы.

После этого можно попробовать понять, как устроена стопа функционально и конструктивно. А устроена она в виде "ужасной рессоры" из двух пружин.

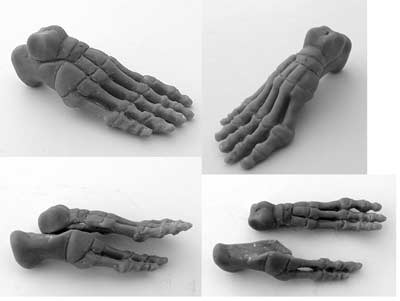

Дальше можно на всем этом отрисовать отдельные косточки.

А потом снова развалить всю эту конструкцию на две рессоры.

И на закуску - еще пара листов с набросками стопы. И с определением размеров.

Общая длина стопы, каким бы странным это не показалось, получается больше, чем высота головы. То есть даже на довольно маленького размера мужской ноге (у меня всего-то 39 размер обуви) все равно стопа больше высоты головы будет. Высоту мы определяем в половину ширины головы (или в 1/3 её высоты). Ширина будет довольно вариабельна и будет колебаться от 1/2 до 3/4 ширины головы.

Женская стопа должна бы быть короче и уже. Ну мне в жизни приходилось видеть немало чудес, так что я не буду далее развивать мысль о женских ножках, а благопристойно умолкаю...

***
